Hei acolo! Fac parte dintr-o echipă de furnizori de schimbătoare de căldură și astăzi vreau să discut despre cum să descopăr aria necesară de transfer de căldură a unui schimbător de căldură. Este un pas crucial în obținerea schimbătorului de căldură potrivit pentru nevoile dvs., așa că haideți!
Înțelegerea elementelor de bază ale transferului de căldură
Înainte de a începe să calculăm zona de transfer de căldură, trebuie să înțelegem principiile de bază ale transferului de căldură. Există trei moduri principale în care căldura se poate mișca: conducție, convecție și radiație. În majoritatea schimbătoarelor de căldură, conducția și convecția sunt jucătorii cheie.
Conducția este atunci când căldura se deplasează printr-un material solid. Gândiți-vă la o tijă de metal care se încălzește la un capăt și care încălzește treptat întreaga tijă. Într-un schimbător de căldură, căldura este transferată prin pereții tuburilor sau plăcilor.
Convecția este transferul de căldură prin mișcarea unui fluid (fie lichid sau gaz). Într-un schimbător de căldură, fluidele calde și reci curg pe diferite părți ale suprafeței de transfer de căldură, iar căldura este transferată de la fluidul cald la cel rece prin suprafață.
Ecuația transferului de căldură
Inima calculării ariei de transfer de căldură se află în ecuația de transfer de căldură, care este Q = U × A × ΔTm. Să descompunem asta:
- Q: Aceasta este rata de transfer de căldură, măsurată în wați (W) sau unități termice britanice pe oră (BTU/h). Reprezintă cât de multă căldură trebuie transferată de la fluidul fierbinte la fluidul rece. Puteți calcula Q folosind debitul masic, capacitatea termică specifică și schimbarea temperaturii fluidelor. Formula pentru Q este Q = m × Cp × ΔT, unde m este debitul masic, Cp este capacitatea termică specifică și ΔT este modificarea temperaturii.
- ÎN: Acesta este coeficientul global de transfer de căldură, măsurat în W/(m²·K) sau BTU/(hr·ft²·°F). Se ține cont de rezistența la transferul de căldură pe ambele părți ale suprafeței de transfer de căldură, precum și de rezistența suprafeței în sine. Valoarea lui U depinde de mulți factori, cum ar fi tipul de fluid, debitul, geometria schimbătorului de căldură și materialul suprafeței de transfer de căldură.
- O: Aceasta este zona de transfer de căldură pe care încercăm să o găsim, măsurată în metri pătrați (m²) sau picioare pătrate (ft²).
- ΔTm: Aceasta este diferența medie de temperatură (LMTD), care este o măsură a diferenței medii de temperatură dintre fluidele calde și reci pe lungimea schimbătorului de căldură. Formula pentru ΔTm este puțin complexă, dar se bazează pe temperaturile de intrare și de ieșire ale fluidelor calde și reci.
Calcul pas cu pas
Acum că știm ecuația, să parcurgem pașii pentru a calcula aria necesară de transfer de căldură:
Pasul 1: Determinați rata de transfer de căldură (Q)
În primul rând, trebuie să vă dați seama câtă căldură trebuie transferată. Acest lucru depinde de aplicația dvs. specifică. De exemplu, dacă utilizați un schimbător de căldură pentru a încălzi apa pentru un proces, va trebui să cunoașteți debitul de masă al apei, temperaturile inițiale și finale și capacitatea de căldură specifică.
Să presupunem că aveți un debit de apă de 10 kg/s și doriți să o încălziți de la 20°C la 80°C. Capacitatea termică specifică a apei este de aproximativ 4,18 kJ/(kg·K). Folosind formula Q = m × Cp × ΔT, putem calcula Q după cum urmează:
Q = 10 kg/s × 4,18 kJ/(kg·K) × (80°C - 20°C) = 10 × 4,18 × 60 = 2508 kJ/s = 2508000 W
Pasul 2: Estimați coeficientul global de transfer de căldură (U)
Valoarea lui U poate varia mult în funcție de tipul de schimbător de căldură și de fluidele implicate. Puteți găsi valorile tipice ale lui U în manualele de inginerie sau în resursele online. De exemplu, pentru un schimbător de căldură cu carcasă și tub cu apă pe ambele părți, U poate fi în jur de 1000 - 3000 W/(m²·K).
Să presupunem că folosim un schimbător de căldură industrial cu carcasă și tub și, pe baza experienței noastre și a proprietăților fluidului, estimăm că U este de 2000 W/(m²·K).
Pasul 3: Calculați log diferența medie de temperatură (ΔTm)
Pentru a calcula ΔTm, trebuie să cunoașteți temperaturile de intrare și de ieșire ale fluidelor calde și reci. Să presupunem că fluidul fierbinte intră la 120°C și iese la 90°C, iar fluidul rece intră la 20°C și iese la 80°C.
Formula pentru ΔTm este:
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
unde ΔT1 este diferența de temperatură la un capăt al schimbătorului de căldură și ΔT2 este diferența de temperatură la celălalt capăt.
ΔT1 = 120°C - 80°C = 40°C
ΔT2 = 90°C - 20°C = 70°C
ΔTm = (40°C - 70°C) / ln(40°C / 70°C) ≈ 53,6°C
Pasul 4: Calculați zona de transfer de căldură (A)
Acum că avem Q, U și ΔTm, putem folosi ecuația de transfer de căldură Q = U × A × ΔTm pentru a rezolva A:
A = Q / (U × ΔTm)
A = 2508000 W / (2000 W/(m²·K) × 53,6 K) ≈ 23,4 m²
Factori care afectează calculul
Este important să rețineți că există mai mulți factori care pot afecta acuratețea calculului nostru:
- Proprietățile fluidului: Capacitatea termică specifică, densitatea, vâscozitatea și conductibilitatea termică a fluidelor se pot modifica cu temperatura și presiunea. Aceste modificări pot afecta rata de transfer de căldură și coeficientul general de transfer de căldură.
- Regimul fluxului: Regimul de curgere (laminar sau turbulent) al fluidelor poate avea si el un impact mare asupra transferului de caldura. Fluxul turbulent are ca rezultat, în general, coeficienți de transfer de căldură mai mari decât fluxul laminar.
- Fouling: În timp, depunerile se pot acumula pe suprafața de transfer de căldură, ceea ce poate crește rezistența la transferul de căldură și poate reduce coeficientul global de transfer de căldură. Acest lucru este cunoscut sub numele de murdărie și trebuie luat în considerare atunci când proiectați un schimbător de căldură.
Diferite tipuri de schimbătoare de căldură
Există multe tipuri diferite de schimbătoare de căldură disponibile, fiecare cu propriile avantaje și dezavantaje. Unele tipuri comune includ:
- Schimbătoare de căldură cu carcasă și tub: Acestea sunt cele mai utilizate tip de schimbător de căldură. Ele constau dintr-o carcasă (un vas cilindric mare) și un mănunchi de tuburi. Fluidele calde și reci curg prin tuburi și, respectiv, prin carcasă. Schimbătorul de căldură industrial cu carcasă și tuburi este o opțiune excelentă pentru multe aplicații industriale.

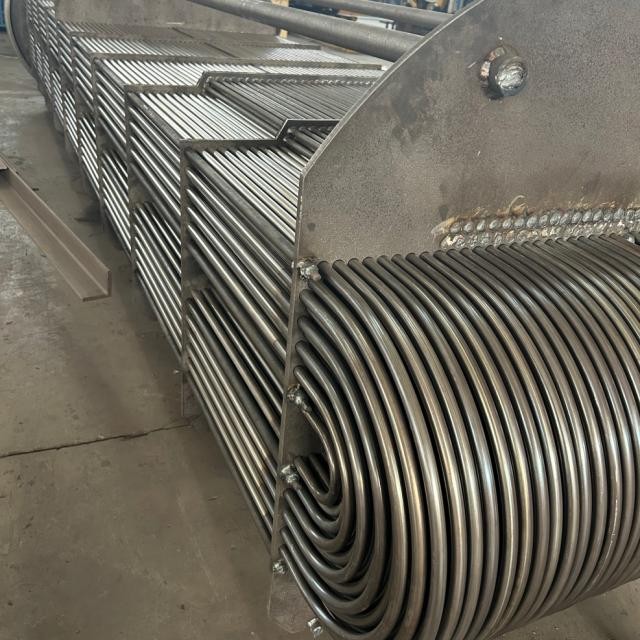

- Schimbătoare de căldură cu tuburi în formă de U: Acestea sunt o variație a schimbătorului de căldură cu carcasă și tub, în care tuburile sunt îndoite într-o formă de U. Acest design permite extinderea și contracția termică fără a provoca stres excesiv asupra tuburilor. Consultați schimbătorul de căldură cu tub și carcasă U-Tube pentru mai multe detalii.

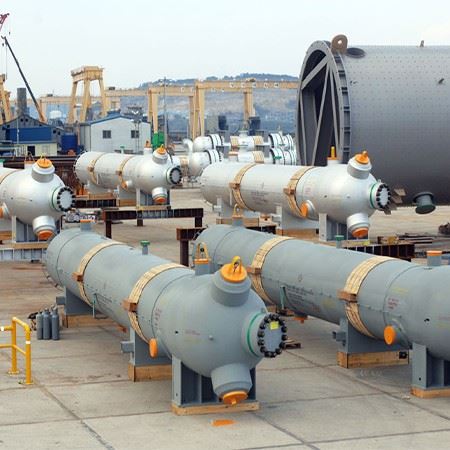

- Încălzitoare de apă de alimentare de joasă presiune: Acestea sunt folosite în centralele electrice pentru a încălzi apa de alimentare înainte ca aceasta să intre în cazan. De obicei funcționează la presiuni scăzute și folosesc abur ca mediu de încălzire. Încălzitorul de apă de alimentare de joasă presiune este un tip specializat de schimbător de căldură pentru această aplicație.
Concluzie
Calcularea ariei necesare de transfer de căldură a unui schimbător de căldură este un proces complex, dar esențial. Înțelegând principiile de bază ale transferului de căldură, folosind ecuația transferului de căldură și luând în considerare diferiții factori care pot afecta calculul, vă puteți asigura că alegeți schimbătorul de căldură potrivit nevoilor dumneavoastră.
Dacă sunteți în căutarea unui schimbător de căldură și aveți nevoie de ajutor cu procesul de dimensionare sau selecție, nu ezitați să ne contactați. Suntem o echipă de experți cu ani de experiență în industria schimbătoarelor de căldură și suntem aici pentru a vă oferi cele mai bune soluții. Indiferent dacă aveți nevoie de un schimbător de căldură industrial cu carcasă și tuburi, un schimbător de căldură cu carcasă și tuburi în U sau un încălzitor de apă de alimentare cu presiune joasă, vă avem acoperit. Contactați-ne astăzi pentru a începe conversația!
