Coloane și grinzi

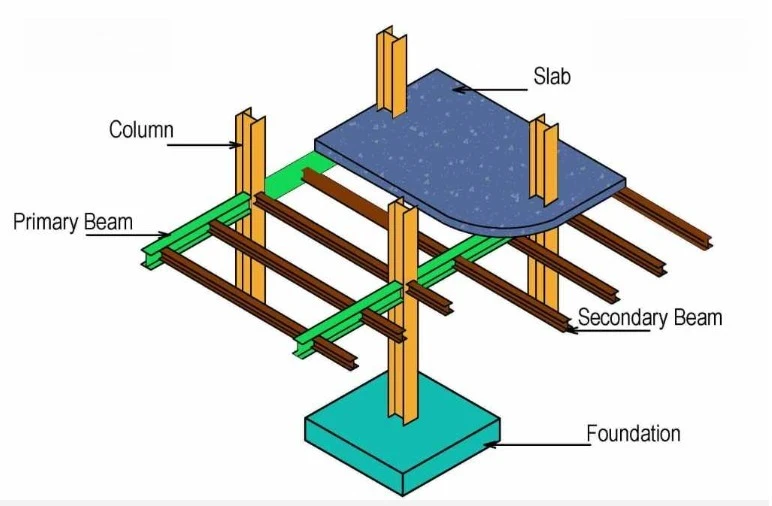

A coloană de oțeleste un element portant-sarcină verticală care transferă sarcinile de compresiune de la grinzi, podele și acoperișuri până la fundație. Ogrinda de oteleste un element orizontal care transportă sarcini pe o travee și le transferă pe stâlpi sau pereți. Împreună formează cadrul-portant al unei clădiri: sarcina se deplasează de la placă, prin grinda, în stâlp și în jos până la fundație. Alegerea secțiunii și a clasei potrivite pentru fiecare rol este ceea ce menține o structură sigură și economică.







Fiecare tip se potrivește unei sarcini, dimensiuni și estetică diferite. Iată ce este fiecare, unde se potrivește și de ce să-l alegi.







Categoriile de mai sus sunt tipurile standard de elemente structurale utilizate în construcțiile din oțel. Fabricăm în cadrul fiecărui tip; secțiunile non-standard pot fi proiectate la cerere.

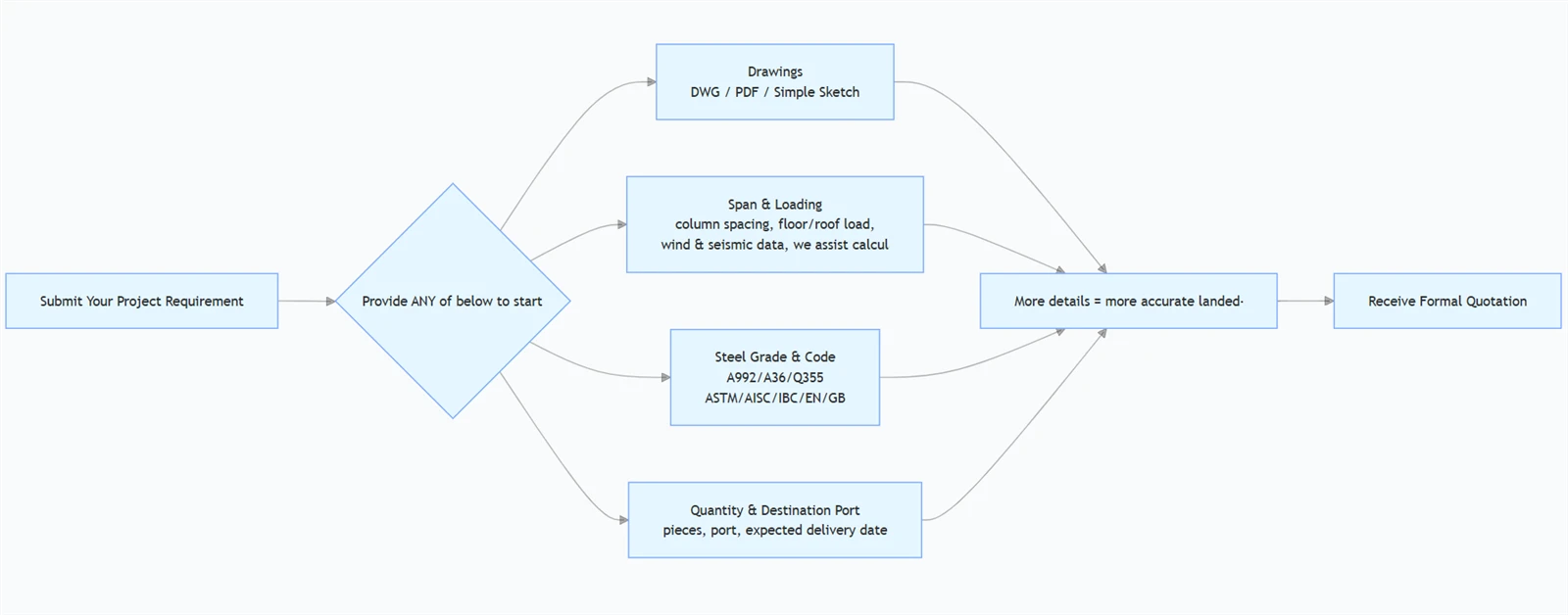

Pentru a cita cu acuratețe, trimiteți-ne oricare dintre următoarele (o schiță este suficientă pentru a începe):



 Desen— DWG, PDF sau o simplă schiță.

 Întindere și încărcare— dimensiunea locașului, sarcinile pe podea/acoperiș, cerințele vântului sau seismice (putem ajuta la calcul).

 Clasa și cod de oțel— A992 / A36 / Q355 și ASTM / AISC / IBC, EN sau GB, după cum necesită site-ul dvs.

 Cantitate și destinație— bucăți, portul și data țintă de livrare.







Fiecare rând de mai jos corespunde unei anumite îngrijorări pe care cumpărătorii B2B o ridică înainte de a comanda, cu dovada pe care ți-o putem arăta de fapt.



Îngrijorarea ta	Ceea ce facem de fapt	Dovada pe care o poti verifica
Se va potrivi cu desenele mele?	Fabricați din DWG/schiță cu lungimi, pereți și conexiuni personalizate	Desene de fabricație aprobate înainte de producție
Calitatea de oțel este reală?	Mill CQC/certificate de material pe căldură, sudare potrivită cu gradul	Rapoarte chimice și mecanice pe lot
Cum se controlează calitatea?	Sistem ISO 9001, sudori AWS D1.1, NDT pe suduri critice	Fotografii de inspecție + înregistrări expediate cu marfa
Se va expedia la timp?	Programe FOB fixe – 3–4 săptămâni standard / 6–8 săptămâni personalizate – confirmate în scris	Data de livrare confirmată pe fiecare P/O
Cat va costa cu adevarat?	Estimarea-costului aterizat (clasă + fabricație + transport) după desen	Citat detaliat, fără suplimente ascunse
Cum obțin rapid o cotație reală?	Trimiteți un desen (sau deschidere, sarcină, cantitate, port) - inginerii răspund cu o recomandare	Recomandare scrisă pentru membri + citat
Cu cine mă voi ocupa de fapt?	Inginerii și QC-ul răspund cu desene și calcule, nu cu revendicări	Un singur punct de contact direct pentru fiecare proiect









Nota corectă este primul pas către siguranță și cost. Putem certifica proprietățile chimice și mecanice ale fiecărei călduri (este furnizat un certificat CQC / moara).



Standard	Utilizare comună
ASTM A36 / Q235	Elemente secundare și de contravântuire
ASTM A992 / Q355	Stâlpi și grinzi primare - rezistență mai mare, sudabilitate mai bună
ASTM A500 / A1085	HSS — secțiuni goale pătrate / dreptunghiulare / rotunde
ASTM A572	Plăci-de înaltă rezistență pentru grinzile macaralei și elemente-construite
Galvanizat/acoperit	Exterior, umiditate ridicată-protecție împotriva coroziunii



Notă: respectăm practica standard de inginerie:Elementele portante-de sarcină principală folosesc oțel-de înaltă rezistență; membrii secundare folosesc note standard— sigur și mai ieftin decât peste{0}}inginerie.





Selecția este mai mult decât dimensiunea. Le evaluăm împreună cu tine înainte de a cita:



 Încărca— forțele moarte, vii, vântului și seismice afectează secțiunea și gradul.

 Întindere și abatere— deschiderile mai lungi necesită elemente mai adânci pentru a controla deformarea.

 Înălțime și zveltețe— coloanele mai înalte necesită o inginerie suplimentară pentru a preveni flambajul.

 Clasament la foc— acoperiri rezistente la foc-sau înveliș atunci când codul o cere.

 Coroziune— zincare sau acoperiri speciale pentru uz exterior.

 Conformitatea codului— construim conform ASTM / AISC / IBC, EN sau GB, după cum necesită proiectul dvs.

 Timp de livrare și buget— secțiunile standard se expediază mai repede; membrii{0}}construiți personalizat durează mai mult, dar au mai mult.

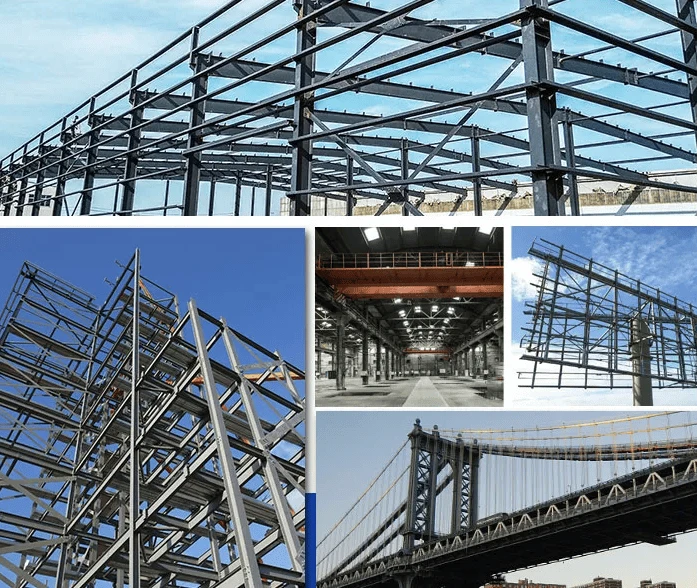

Stâlpii și grinzile din oțel structural formează cadrele pentru aproape fiecare clădire mare. Aplicații tipice:



Aplicație	Membri tipici	Ceea ce oferim
Depozite și fabrici	Stâlpi + căpriori + grinzi macara	Cadre de golf-mari, coloane de vânt
Mai multe-etaje și mezanin	Coloane HSS/cutie + grinzi de podea	Coloane portante{0}}sarcină, podele compozite
Arene și săli de sport	Coloane cu zăbrele/conducte + trave lungi	Coloană-copertine libere, rame expuse
Poduri și structuri ridicate	Grinzi cu case, grinzi H-	Grinzi construite-grele-
Centrale electrice și petrol/gaz	Stâlpi construiti-grei + grinzi	Cazanele și echipamentele susțin oțel
Transmisie și telecomunicații	Structuri cu zăbrele și stâlpi	Monopole, turnuri cu zăbrele



Spuneți-ne tipul dvs. de proiect atunci când solicitați o ofertă - vă vom recomanda combinația potrivită de membri.







Caracteristică	Coloana de oțel	Grinda de otel
Orientare	Vertical	Orizontală / întindere
Rolul primar	Transferă sarcinile pe fundație	Transportă încărcături pe o deschidere
Forțele principale	Compresie și flambaj	Îndoire și forfecare
Forma tipică	H, cutie, rotund, zăbrele	H/I, cutie, canal
Principala preocupare de proiectare	Capacitate axială, zveltețe, flambaj	Rezistența la încovoiere, controlul deformarii
Ancorare	Placă de bază fixată cu șuruburi în fundație	Conectat la coloane sau pereți



Oțel vs beton vs lemn

	Oţel	Beton	Lemn
Forță-la-greutate	✔ Mare	✘ Mai greu	✘ Limitat
Viteza de instalare	✔ Rapid	✘ Întărire lungă	✔ Moderat
Fabricare de precizie	✔ Exact	✘ Variabilitatea câmpului	✘ Mai puțin consistent
Modernizare/modificare	✔ Ușor	✘ Greu	✘ Limitat
Întinderi mari	✔ Excelent	✘ Moderat	✘ Intervale scurte



Pentru proiecte industriale și comerciale, oțelul structural oferă cea mai bună combinație de rezistență, viteză și libertate de proiectare.

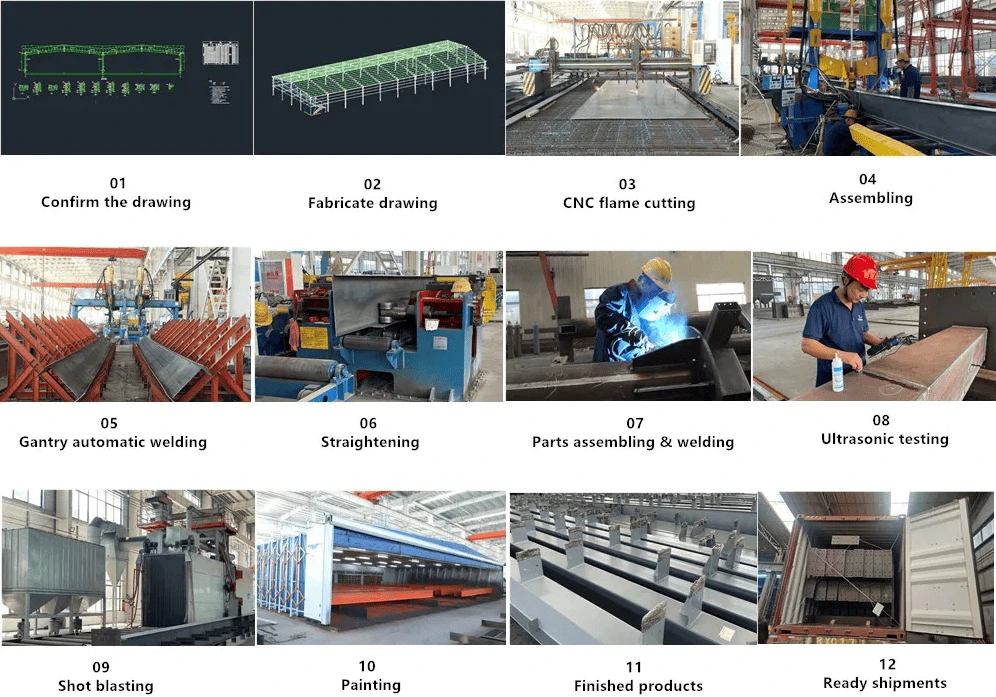

Procesul de producție

Derulăm o linie de producție completă-internă, nu doar un depozit al unui distribuitor. Întregul flux — de la desenul dvs. până la încărcarea-containerului — este controlat sub un singur acoperiș:

Proiecta— confirmați desenul dvs. · pregătiți desenele de fabricație / atelier.

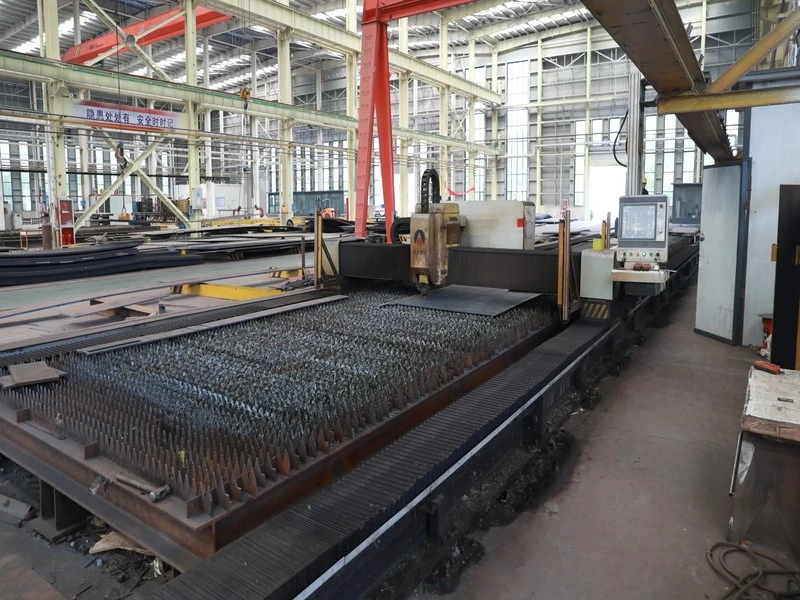

Fabricare— Tăiere cu flacără CNC · asamblare · sudare automată portal · îndreptare.

Asamblare și QC— asamblare și sudare pieselor · testare cu ultrasunete (UT).

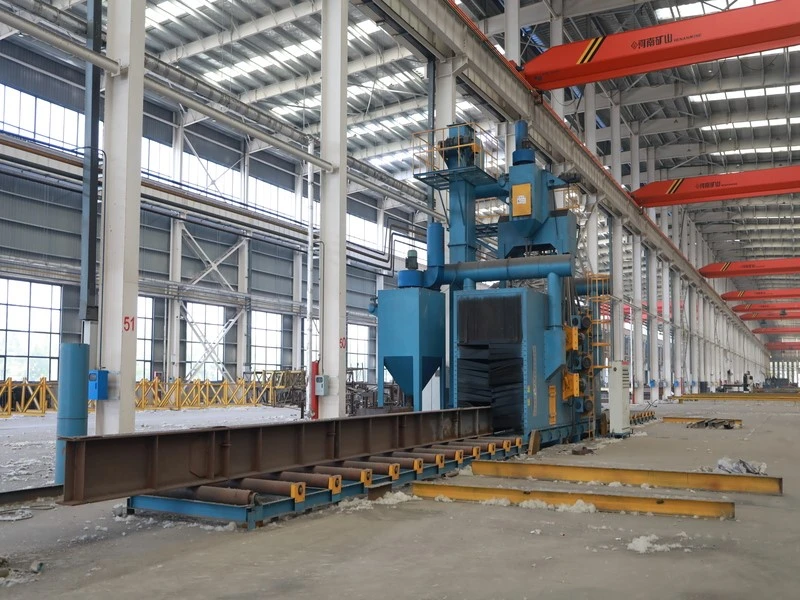

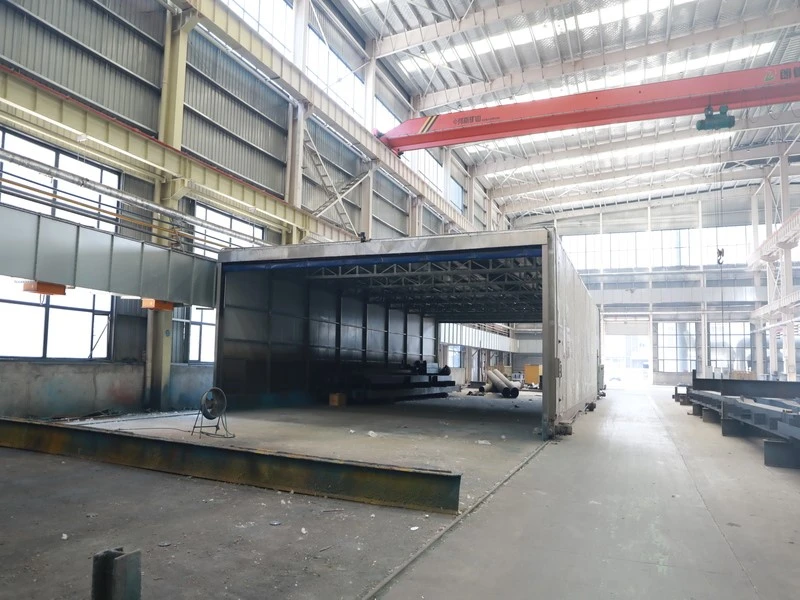

Finisare si livrare— sablare · vopsire · produse finite · gata de expediere.

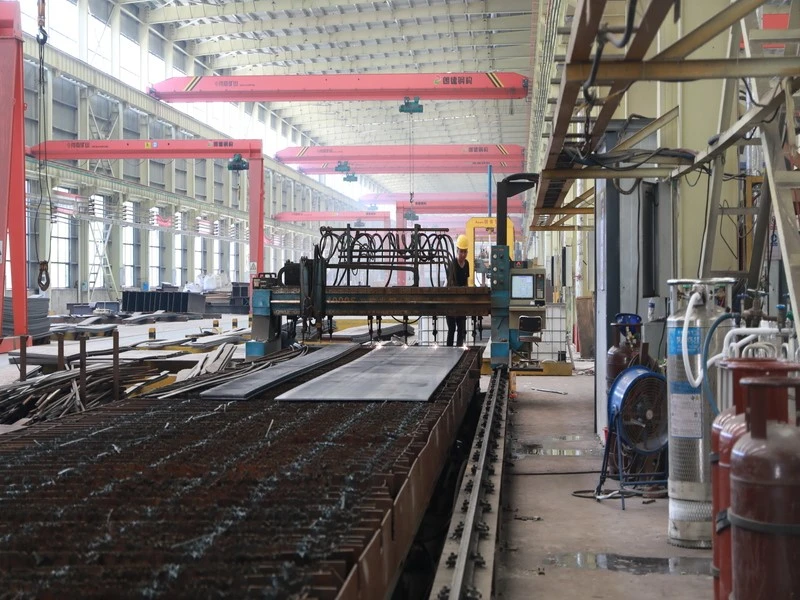

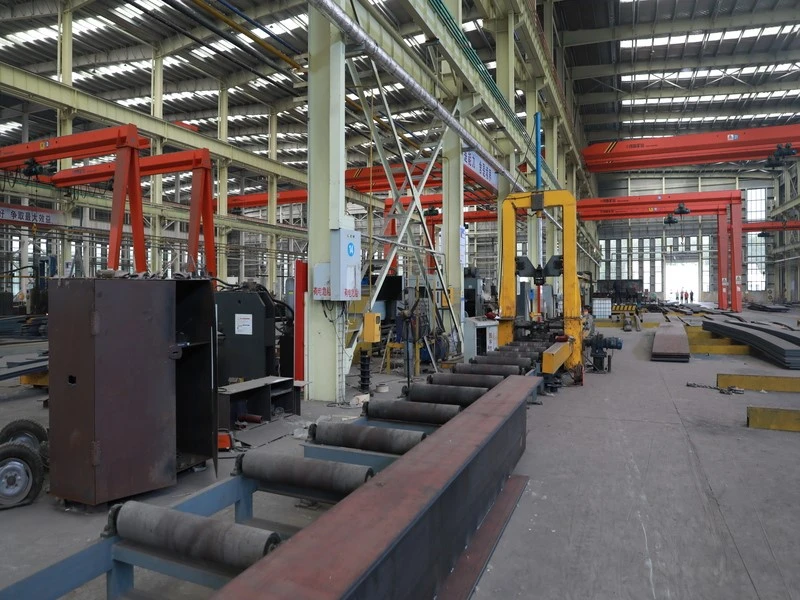

Capacitate de fabricare

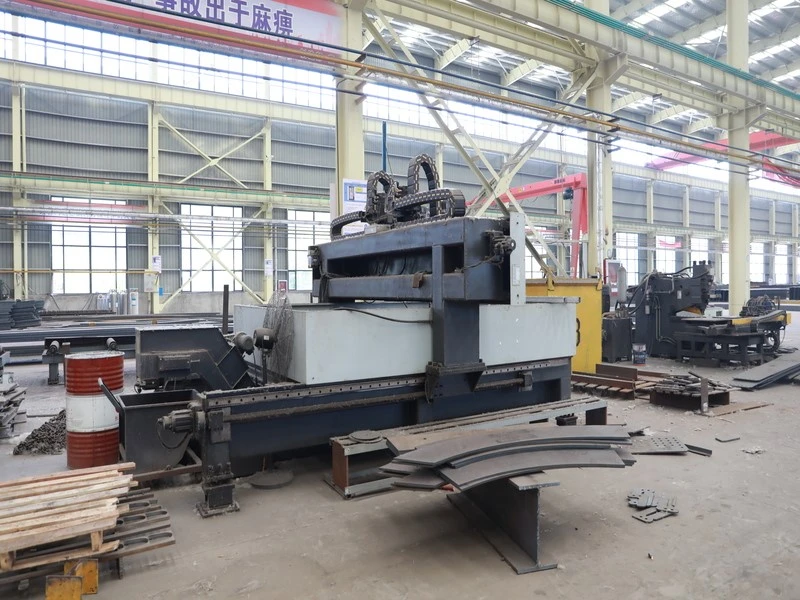

Tăiere și găurire CNC, teșire · sudare automată, semi-automatică și sub-arc scufundat · sablare abrazivă la SA 2,5 · vopsire anti-rugină sau galvanizare la cald{-cu scufundare · verificare dimensională finală.

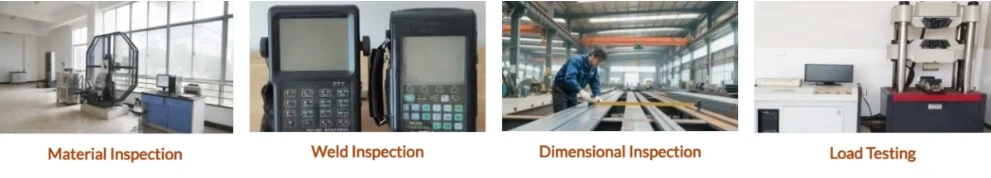

Porți de calitate de-a lungul procesului



1. Oțel de intrare - fiecare căldură este verificată în raport cu certificatul său de fabrică; se verifică proprietăţile chimice şi mecanice pentru nota comandată.

2.În timpul fabricării — numai sudorii calificați AWS D1.1-lucrează la îmbinările portante; sudarea urmează un WPS aprobat; dimensiunile sunt verificate la fiecare pas de asamblare.

3.După fabricare — sudurile critice sunt ecranate prin NDT (ultrasunete UT / particule magnetice MT); Se măsoară pregătirea suprafeței, grosimea grundului/acoperii și dimensiunile finale.

4.Verificare independentă — poate fi aranjată o inspecție de la -terță parte (SGS / BV / propriul dvs. inginer) înainte de ambalare.





Sistem de calitate

ISO 9001 · inspectori QC calificați · echipamente de măsurare calibrate · materiale trasabile și înregistrări de sudură.



Ce primesti cu marfa

Certificate de materiale ale frezei · înregistrări de inspecție de sudură (WPS/PQR) · rapoarte NDT · fotografii și videoclipuri de inspecție · listă de ambalare — astfel încât să puteți valida, nu doar să aveți încredere.

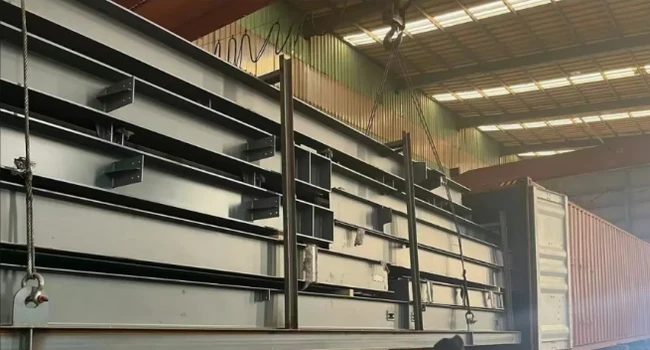

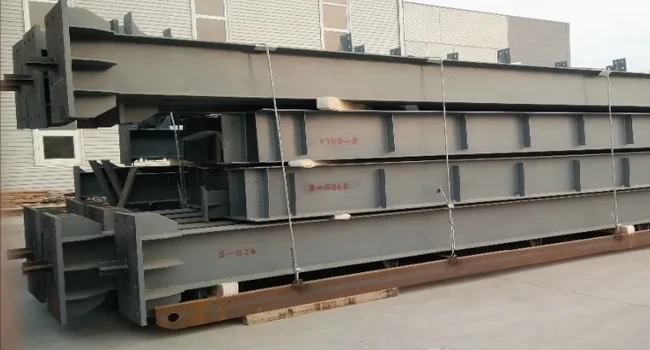

Metode de ambalare și expediere



Aspect	Ce facem
Ambalare	Membrii la pachet cu curele de oțel; straturi separate; protecție la capăt/colț pentru a evita deteriorarea tranzitului
Protecție navigabilă	Suprafață rezistentă la apă + barieră-de prevenire a ruginii pentru călătorii lungi pe ocean
Moduri de livrare	Container standard (20/40 ft), LCL sau plat-rack/breakbulk — potrivit dimensiunii membrului și portului dvs.
Marcare	Fiecare membru este marcat prin număr de desen/cod articol pentru o potrivire ușoară pe-site



Livrare și comandă minimă (FOB, înainte de transportul maritim)



Articol	Detaliu
Secțiuni standard	≈ 3–4 săptămâni termen de livrare
Membri personalizați-	≈ 6–8 săptămâni termen de livrare
MOQ	5 tone per articol; mici ordine de judecată discutate caz cu caz
Incoterms	FOB, CIF / CFR sau DDP după preferința dvs
Documentare	lista de impachetare, factura comerciala, conosament + inregistrari de inspectie
Citat	desen + cantitate + port → sfaturi de calificare și estimare-costului aterizat, fără articole ascunse





FAQ



Oferiți suport de inginerie sau proiectare dacă nu am un desen complet?



Da. Dacă cadrul dvs. din oțel este încă în stadiul de concept, inginerii noștri structurali pot dimensiona stâlpii și grinzile din aspectul deschiderii, încărcăturii și compartimentului dvs., apoi să producă desenele de atelier de care aveți nevoie.



Cât durează stâlpii și grinzile de oțel?



Cu acoperire și întreținere adecvate, un cadru de oțel servește decenii. Elementele exterioare-imerse-galvanizate sau bine-vopsite la cald rezistă la coroziune mulți ani fără lucrări majore.



Sunt stâlpii și grinzile din oțel rezistente la foc-?



Oțelul brut își pierde rezistența la temperatură ridicată, așa că atunci când codul de incendiu o cere, adăugăm protecție - acoperire sau înveliș intumescent - dimensionată la nivelul de rezistență la foc cerut de membru și vă spunem opțiunea de finisare.



Care este diferența dintre elementele-laminate la cald și sudate-?



Secțiunile-laminate la cald sunt profile standard livrate de la moară, ideale pentru deschideri comune. Elementele montate-sudate sunt fabricate din plăci la dimensiunile dvs. exacte, cel mai bine atunci când o secțiune standard nu poate suporta sarcina sau nu se potrivește cu deschiderea.



Ce decide prețul unui stâlp sau al unei grinzi de oțel?



În principal, cinci lucruri: prețul oțelului brut, cantitatea, calitatea oțelului, complexitatea fabricării (tăiere, sudare, tratare a suprafeței) și transport maritim către portul dvs. Trimiteți desenul și cantitatea dvs. și le detaliem pe fiecare.



Pot vizita mai întâi fabrica sau pot vedea producția?



Bun venit. Puteți vizita atelierul nostru, puteți urmări sudarea și controlul de calitate și chiar puteți aranja o inspecție de la o terță parte-înainte de expediere. Dacă nu puteți vizita, vă vom trimite videoclipuri de producție și fotografii de inspecție.



Expediați în țara/regiunea mea?



Furnizăm 40+ țări din Asia, Europa, Africa, America și Oceania, prin containere obișnuite, LCL, rack plat sau breakbulk. Spune-ne portul de destinație și confirmăm cea mai bună rutare.



Ce finisaje de suprafață și opțiuni de acoperire sunt disponibile?



Numai grund, sisteme de două-pachete (epoxidice/poliuretan) sau galvanizare la cald-, cu culori potrivite specificațiilor dvs. (de exemplu, RAL). Vă sfătuim finisajul potrivit pentru clima și expunerea dumneavoastră.



Fiind unul dintre cei mai profesioniști producători și furnizori de stâlpi și grinzi din China, avem echipamente de producție de top-la nivel mondial și capacități puternice de producție. Vă rugăm să fiți sigur că cumpărați stâlpi și grinzi personalizate la prețuri competitive din fabrica noastră. Pentru oferta, contactati-ne acum.
