Diverse Oțel





Oțeluri diverse se referă la toate componentele de oțel structurale non-primare necesare pentru finalizarea unei clădiri sau a unei instalații industriale. În timp ce stâlpii, grinzile, fermele, panele și conexiunile majore din oțel structural formează cadrul portant-principal de sarcină, oțelurile diverse acoperă componentele secundare care fac structura funcțională, sigură și accesibilă pentru ocupanți și personalul de întreținere.

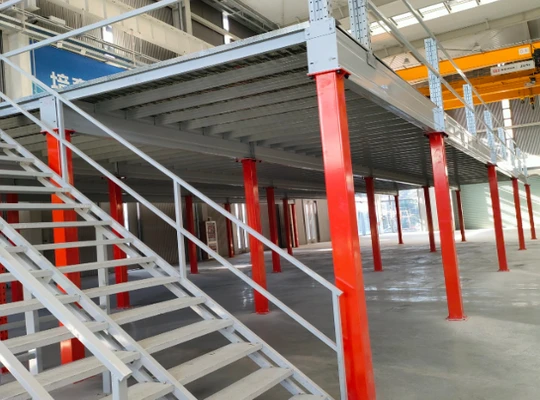

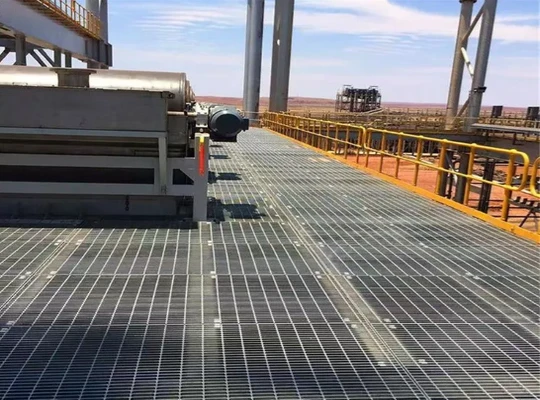

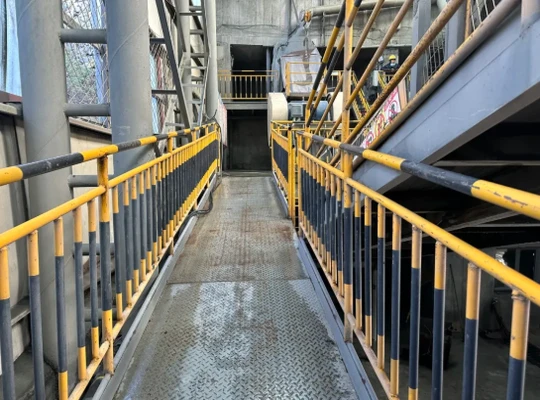

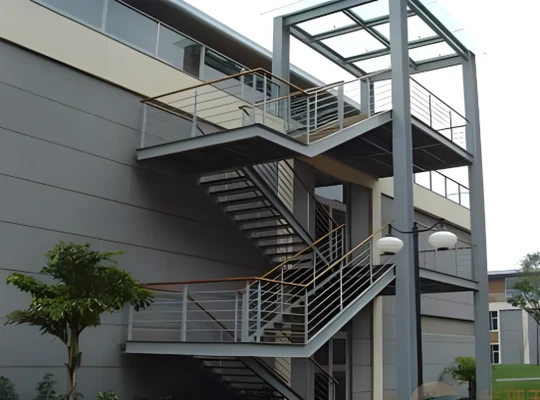

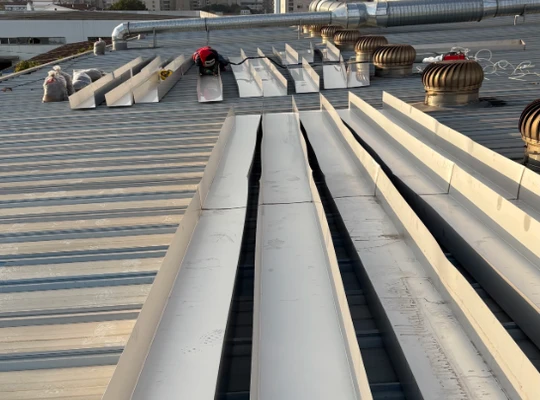

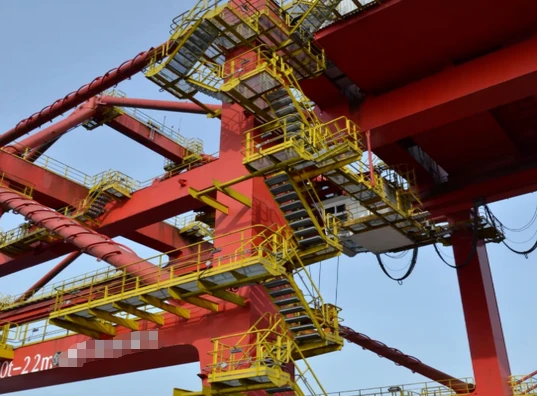

Domeniul de aplicare al diverselor oțeluri include de obicei scări și trepte de scări, balustrade și balustrade, grătare și plăci de podea din oțel, scări și platforme de acces, scări și colivii de siguranță, jgheaburi și componente de drenaj, înglobare, bolarzi, suporturi pentru echipamente și metale arhitecturale. În practică, orice articol fabricat din oțel care nu face parte din cadrul structural principal, dar este cerut de proiect, se încadrează în diverse oțeluri - motiv pentru care este numit și „metale diverse” în industria construcțiilor din America de Nord.





Deși oțelul divers reprezintă un tonaj mai mic în comparație cu oțelul structural primar, este esențial pentru finalizarea și conformitatea proiectului. Scările și balustradele afectează direct siguranța personalului și trebuie să îndeplinească cerințele OSHA, IBC și codurile locale de construcție. Grilajele și platformele determină capacitatea de încărcare a pasarelei și rezistența la alunecare. Jgheaburile și sistemele de drenaj protejează structura de deteriorarea apei. Deoarece aceste componente implică detalii extinse de fabricație - conexiuni, suduri, tratamente de suprafață și conformitate cu codul - oțelul divers necesită adesea mai multă atenție inginerească pe tonă decât oțelul structural primar.









Diversele produse din oțel ale GNEE au fost exportate în fabrici industriale, clădiri comerciale și proiecte de infrastructură din Asia de Sud-Est, Orientul Mijlociu, Africa și America de Sud. Fabricația noastră acoperă scări, balustrade, grătare, scări, scări și sisteme de drenaj - fabricate pentru a îndeplini diverse condiții de șantier, standarde internaționale și cadre de reglementare.





Capacități de producție

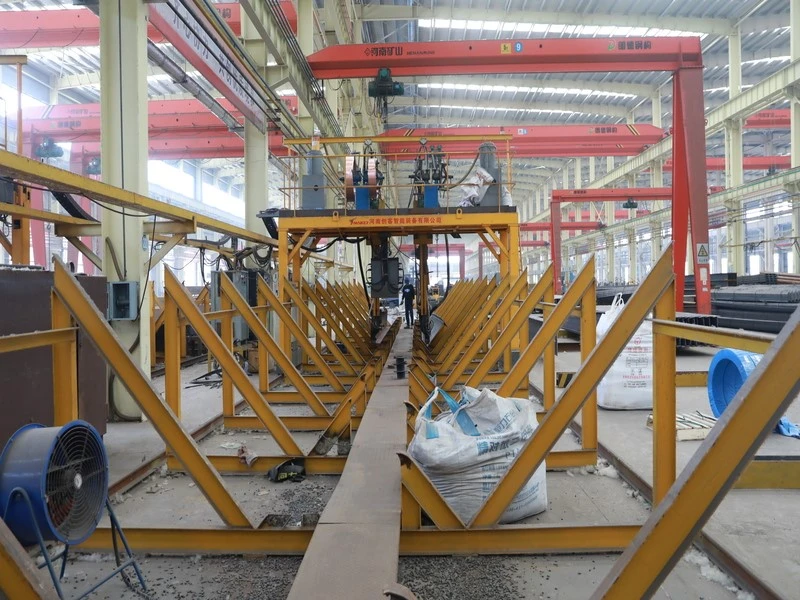

Unitatea noastră de fabricație este echipată cu capacități CNC de tăiere, forfecare, perforare, găurire, sablare și vopsire pentru diverse procesări ale oțelului.



Articol	Echipamente	Diverse aplicații din oțel

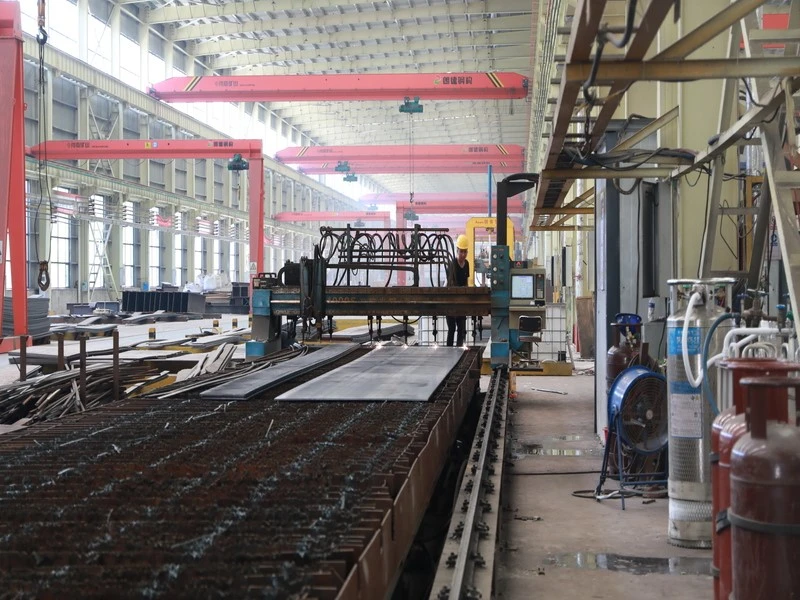

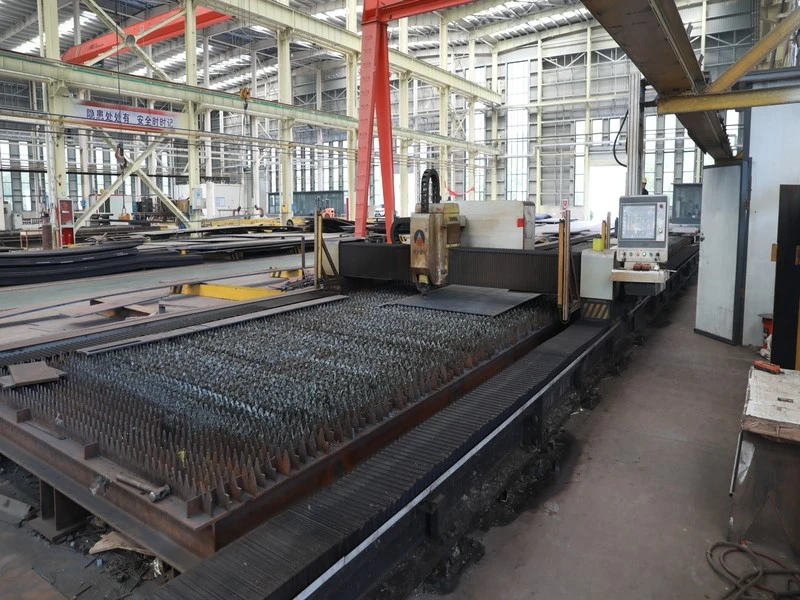

Tăiere	Mașină de tăiat CNC de 3,2 m × 23 m; mașină de tăiat CNC cu portal	Lămpi de scări, trepte de rulare, scânduri pentru picioare, plăci de bază

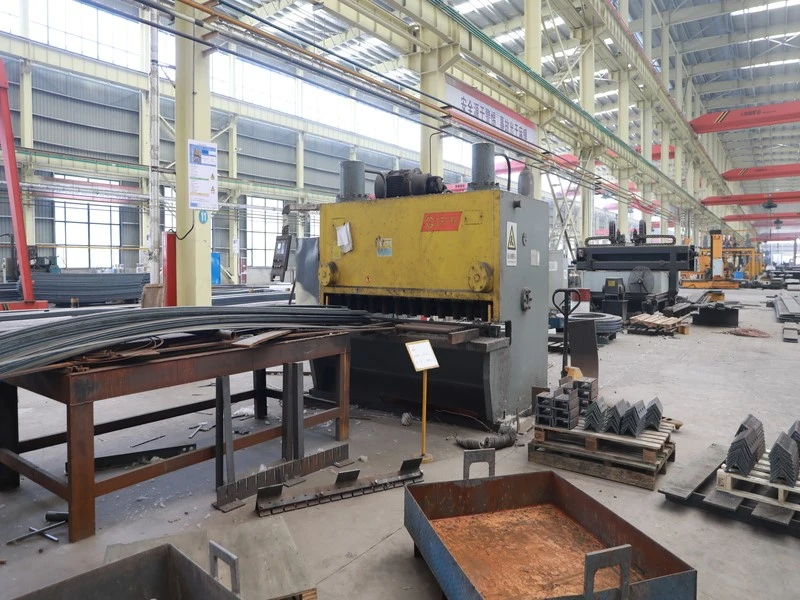

Tunderea	Foarfece ghilotină hidraulică CNC de 25 mm × 2500 mm	Foi de jgheab, plăci semifabricate, plăci subțiri

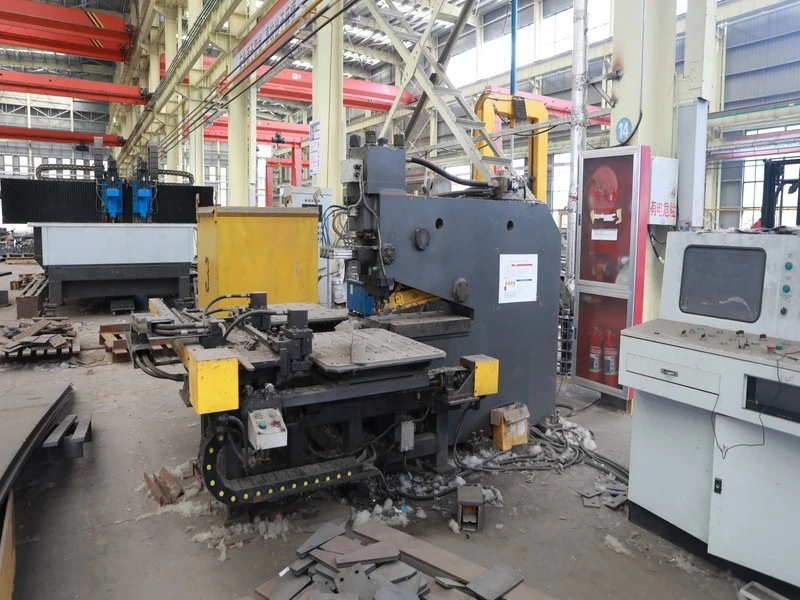

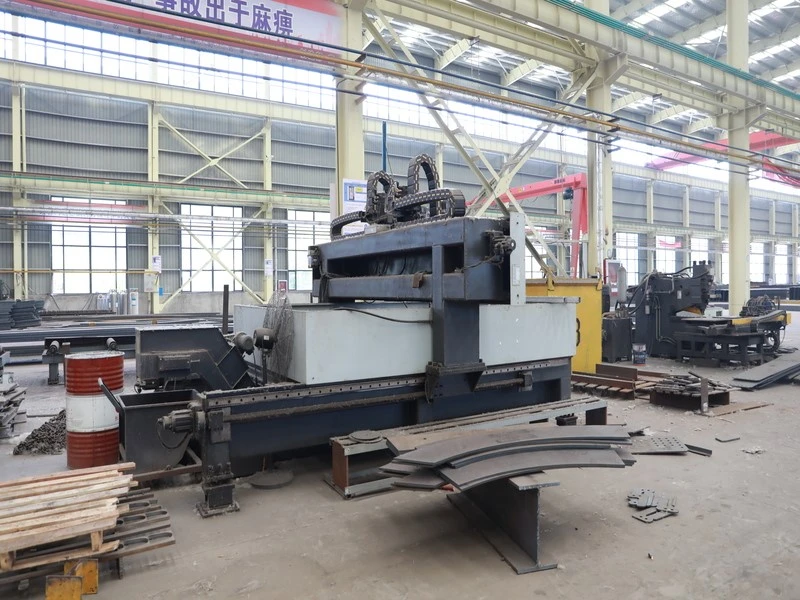

Perforare și găurire	Mașină de găurit și perforat CNC; Mașină de găurit plăci CNC	Orificii pentru placa de bază pentru balustradă, orificii de fixare

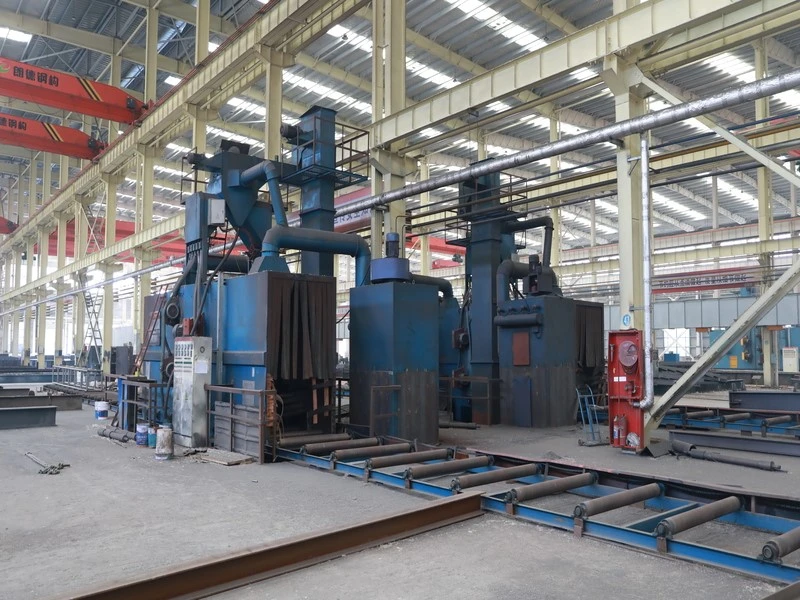

Pregătirea suprafeței	Mașină de sablare	Îndepărtarea ruginii înainte de vopsire

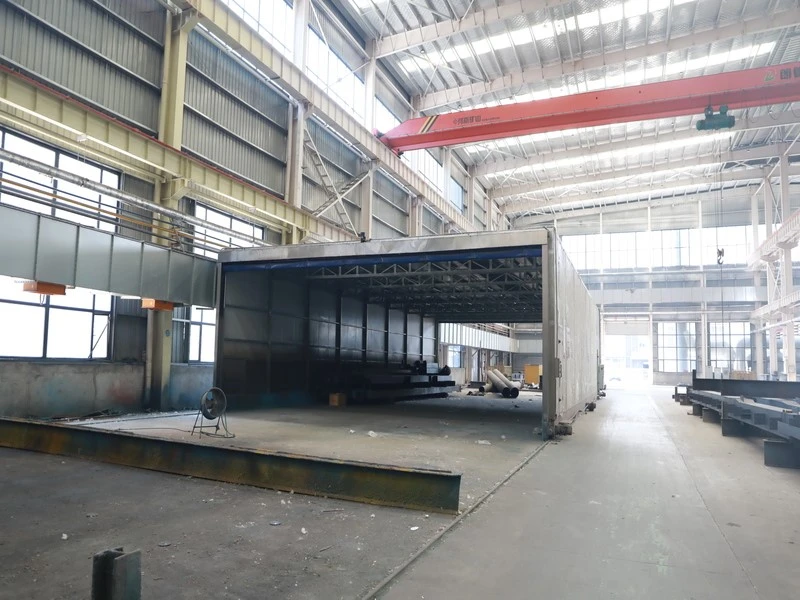

Pictura	Cabina de vopsea	Grund și strat de finisare
Sudare	FIERAstrau, MIG/MAG, TIG	Montaj sudura pentru scari, balustrade, jgheaburi





Procesul de fabricație



Fabricarea noastră diverse din oțel urmează un proces simplificat de la materia primă la produsul finit.

Etapă	Operațiunea	Punct de control
1. Tăiere	Tăiere CNC și forfecare a plăcilor, barelor și secțiunilor conform desenelor de atelier	Toleranță tipică ±2 mm; per specificații de proiect sau desen de magazin
2. Perforare și găurire	Găuri pentru șuruburi și găuri de fixare pe plăcile de bază și plăcile de conectare	Poziția găurii ±1,5 mm tipică; conform cerințelor de proiectare; debavurare
3. Ansamblu de sudare	Montarea-și sudarea ansamblurilor scărilor, balustradelor, jgheaburilor și scândurilor de picior	Dimensiunea și lungimea sudurii conform specificațiilor proiectului; AWS D1.1 ca referință; inspecție vizuală
4. Pregătirea suprafeței	Sablare pentru îndepărtarea ruginii și a depunerilor	Curățarea suprafeței conform ISO 8501-1 Sa 2.5
5. Pictura	Grund și strat de finisare în cabina de vopsea	Grosimea stratului de acoperire conform specificațiilor proiectului
6. Inspecție finală	Verificare dimensională, inspecție suduri, verificare acoperire	Conform desenelor de magazin și specificațiilor proiectului









Fiecare comandă de oțel diferită trece printr-un proces de inspecție în cinci-etape înainte de expediere. Menținem trasabilitatea completă de la materia primă până la produsul finit și oferim documentație completă de calitate pentru vămuirea la export și aprobarea clientului.



Procesul de inspecție a calității

Etapă	Conținut de inspecție	Metodă / Standard
1. Material primit	Verificarea calității materialului, verificarea dimensională, inspecția defectelor de suprafață	Revizuire MTC + test spectrometru
2. În-Sudura prin proces	Inspecția vizuală a sudurii, măsurarea dimensiunii sudurii	AWS D1.1, ISO 5817
3. NDT (după cum este necesar)	Testare cu ultrasunete (UT), testare cu particule magnetice (MT) pe suduri critice	ISO 17640 / ISO 17638
4. Verificare galvanizare	Grosimea stratului, aderența, uniformitatea suprafeței	ISO 1461, ASTM A123
5. Inspecția finală	Verificare dimensională, montaj-, finisarea suprafeței, verificarea ambalajului	Proiecte desene de atelier



Lista de verificare a documentelor disponibilă

Document	Scop
Certificat de testare a materialelor (MTC)	Confirmă calitatea materiei prime și compoziția chimică
Certificat de testare la moara	Trasabilitate la numărul de căldură al fabricii de oțel
Certificat de galvanizare	Confirmă grosimea stratului de acoperire conform ISO 1461
Raportul NDT	Rezultatele inspecției sudurii (UT/MT)
Raport de inspecție-terț	Certificat de inspecție SGS / BV / TÜV (la cerere)
Desene de magazin	Ca-desene de fabricație pentru instalare
Lista de ambalare și CO	Documente de vămuire pentru export







Fabricăm diverse componente din oțel în trei categorii de materiale. Fiecare material este selectat în funcție de mediul de serviciu, specificațiile proiectului și codul de construcție aplicabil.



Material	Note și echivalente	Tratament de suprafață	Aplicații tipice	Mediul de servicii
Oțel carbon	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grad 250 / 350)	Magazin grund, vopsea alchidica, acoperire epoxidica	Scări interioare din oțel, trepte de scări, grinzi de scări, balustrade structurale, balustrade pentru țevi, scânduri din oțel, grătare de platformă, plăci de podea	Mediu uscat, interior, controlat
Oțel-zincat la cald	Q235 / Q345 cu acoperire cu zinc (ASTM A123, ISO 1461, AS 1216)	Galvanizare la cald-, acoperire cu zinc în medie Mai mare sau egală cu 70 μm (material Mai mare sau egal cu 6 mm)	Trepte de scări galvanizate, grătare galvanizate ale pasarelei, balustrade galvanizate, scări galvanizate, cuști de siguranță, scânduri galvanizate pentru picioare	În aer liber, umiditate, ploaie, expunere la vreme
Oţel inoxidabil	SS304 / SS316 (ASTM A240 pentru placă/foală/bandă, ASTM A276 pentru bare, ASTM A312/A554 pentru țevi; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Murat, pasivat, periat, lustruit în oglindă	Jgheaburi din oțel inoxidabil, burlane, balustrade sudate din inox, sisteme de scări din inox, grătare platforme inox	Coastă, marină, chimică, petrochimică, alimentară

Notă: Clasa materialului este selectată în funcție de specificațiile proiectului, codul de construcție aplicabil și mediul de service.





La GNEE, înțelegem că aprobarea materialelor este adesea primul obstacol în comenzile diverse de oțel de export - clienții de peste mări specifică clasele conform codurilor locale, iar echivalența trebuie confirmată înainte de producție. Mai jos vă oferim clasele noastre standard de materiale cu echivalente internaționale, logica de selecție bazată pe-proiect din experiența noastră de fabricație și îndrumări privind înlocuirea materialelor pentru a vă ajuta să specificați și să aprobați materialul potrivit pentru proiectul dvs.



Grade materiale și echivalente internaționale



Fabricăm diverse oțeluri din următoarele clase de oțel carbon, oțel galvanizat și oțel inoxidabil. Tabelul de mai jos prezintă echivalente pentru standardele internaționale majore.



Tip material	China GB	SUA ASTM	Europa BS EN	Japonia JIS	Australia AS	Aplicație tipică de oțel diverse
Oțel carbon	Q235	A36	S235JR	SS400	Nota 250	Scări interioare, balustrade, scări pentru picioare
Oțel carbon	Q345	A572 Gr.50	S355JR	SM490	Nota 350	Grătare grele-, grinzi pentru scări, încadrare platformă
Otel galvanizat	Q235 galvanizat la cald-	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Nota 250 + AS 1216	Balustrade exterioare, alei, scari
Oţel inoxidabil	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Jgheaburi, balustrade sudate (generale)
Oţel inoxidabil	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Jgheaburi de coastă, balustrade pentru uzine chimice



Selecția materialului bazat pe proiect-



Pe baza experienței noastre de fabricație în proiecte industriale, comerciale și de infrastructură, recomandăm următoarele materiale în funcție de tipul de proiect.



Tip de proiect	Articole tipice din oțel diverse	Material recomandat	Motiv
Depozit industrial (uscat, interior)	Scări, grătare, scânduri pentru picioare	Oțel carbon Q235, vopsit	Cost-eficiente; mediu controlat
Instalatie industriala (umeda, acces exterior)	Scari exterioare, grilaje ale pasarelei, balustrade	Q345 galvanizat la cald-	Rezistență mai mare + acoperire cu zinc pentru exterior
Clădire comercială (arhitecturală)	Balustrade scari, balustrade, metalurgie decorativa	SS304 sau oțel carbon-acoperit cu pulbere	Se cere finisaj estetic
Structura de coastă/marină	Jgheaburi, scări, grătare platforme	SS316	Rezistenta la cloruri
Uzina chimica/petrochimica	Sisteme de scari, grilaje, custi de siguranta	SS316 sau Q345 cu galvanizare grea	Mediu coroziv
Centrală electrică / industrie grea	Grătare de platformă, scări grele-, balustrade pentru țevi	Q345 galvanizat la cald-	Sarcină mare + durabilitate în aer liber
Unitate alimentară/farmaceutică	Balustrade, jgheaburi de drenaj, platforme	SS304 cu finisaj murat	Cerință de igienă



Comparația costurilor materialelor



Oferim următoarea comparație a costurilor pentru a vă ajuta să optimizați specificațiile materialelor în cadrul bugetului proiectului dumneavoastră.



Material	Indicele costurilor (Q235=1.0)	Nota privind strategia bugetară
Oțel carbon Q235 (vopsit)	1.0	Cel mai economic pentru uz interior / general
Oțel carbon Q345 (vopsit)	1.05–1.10	Utilizați acolo unde este necesară o capacitate de încărcare mai mare
Galvanizat la cald-(Q235/Q345)	1.15–1.25	Alegere standard pentru oțel divers pentru exterior
Oțel inoxidabil SS304	2.5–3.0	Rezervați pentru articole vizibile/supuse la{0}}coroziune
Oțel inoxidabil SS316	3.5–4.0	Rezervă numai pentru medii de coastă/chimice

Notă: pentru proiectele cu bugete reduse, recomandăm adesea o strategie mixtă de-materiale — oțel carbon galvanizat pentru elementele structurale (scări, grătare) și oțel inoxidabil numai pentru articolele predispuse la coroziune critică- (jgheaburi, balustrade de coastă) — pentru a optimiza costul total al proiectului fără a sacrifica performanța.



Considerații cheie de selecție



Dincolo de material și cost, următorii factori determină dacă o componentă diferită din oțel funcționează corect în funcționare.



Categorie	Considerent de selecție cheie
Sisteme de scari	Unghiul determină tipul: scări standard de 30 de grade -45 de grade, scări de nave de 50 de grade -70 de grade, scări fixe de 75 de grade -90 de grade. Definiți unghiul devreme.
Balustrade & Balustrade	Înălțimea/sarcina diferă în funcție de standard: OSHA 42" / 200 lbf; BS EN ISO 14122 1, 000 mm / 1.000 N. Confirmați codul de guvernare înainte de fabricare.
Gratar din otel	Suprafață striată obligatorie pentru medii uleioase/umede. Pentru traficul de vehicule, dimensiunile barelor portante conform tabelelor de încărcare NAAMM - subdimensionarea este o defecțiune comună.
Accesorii de siguranță	Plăci pentru picioare sunt necesare pe platforme-deschise de peste 4 ft (OSHA). Folosiți galvanizarea la cald-în aer liber - scândurile vopsite se corodează la bază.
Drenaj	Profilul/grosimea jgheabului trebuie să se potrivească cu zona de captare și precipitații. Proiecte de coastă: SS316 cu finisaj murat — SS304 gropi în 5–10 ani.

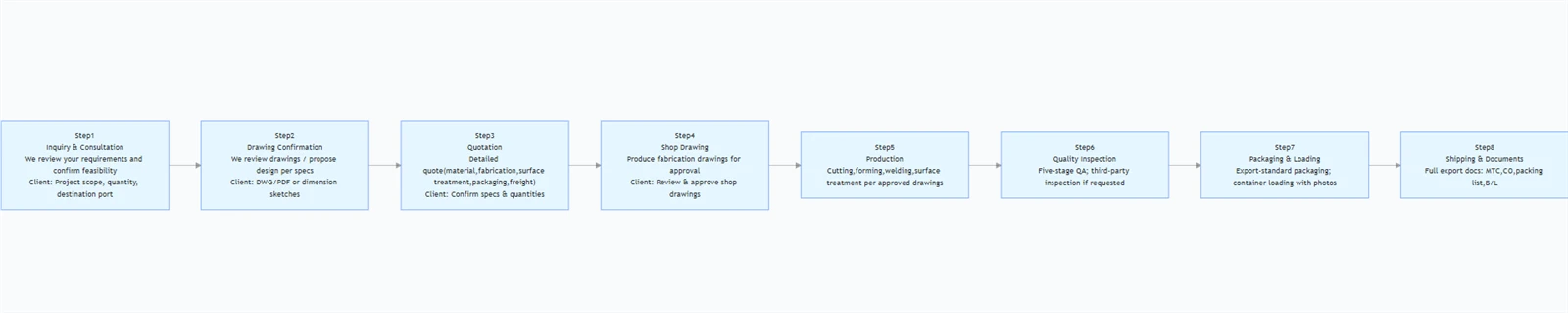

Cele mai multe comenzi diverse de oțel sunt fabricate-personalizat pentru a proiecta desenele. Procesul nostru este conceput pentru a minimiza lacunele de comunicare și pentru a vă asigura că primiți exact ceea ce necesită proiectul dvs. - de la prima întrebare până la încărcarea containerului.



Pas	Etapă	Ce se întâmplă	Ce avem nevoie de la tine
1	Întrebări și consultații	Analizăm cerințele dumneavoastră și confirmăm fezabilitatea	Domeniul proiectului, cantitatea, portul de destinație
2	Confirmarea desenului	Vă examinăm desenele sau vă propunem modele pe baza specificațiilor	Desene (DWG/PDF) sau schițe cu dimensiuni
3	Citat	Cotație detaliată, inclusiv material, fabricație, tratare a suprafeței, ambalare, transport	Confirmarea specificațiilor și cantităților
4	Desen magazin	Producem desene de fabricație pentru aprobarea dvs. înainte de producție	Revizuirea și aprobarea desenelor de atelier
5	Productie	Tăiere, formare, sudare, tratare a suprafeței conform desenelor aprobate	—
6	Inspecție de calitate	Inspecție în cinci-etape conform procesului nostru de asigurare a calității; inspecție-terță, dacă este solicitată	—
7	Ambalare și încărcare	Export-ambalaj standard; încărcare container cu fotografii	—
8	Livrare și documente	Documente complete de export (MTC, CO, lista de ambalare, B/L) furnizate	—

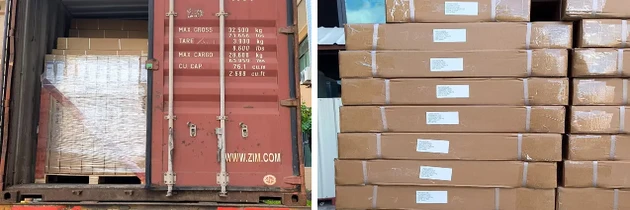

Diverse componente din oțel variază ca formă și dimensiune, necesitând soluții de ambalare adaptate pentru transportul maritim în siguranță. Mai jos sunt informațiile de care aveți nevoie pentru a vă planifica comanda — termene de livrare, cantități minime, metode de ambalare și opțiuni de expediere.



Metode de ambalare



Fiecare tip de produs este ambalat conform geometriei, greutății și tratamentului de suprafață pentru a preveni deteriorarea în timpul manipulării și transportului pe ocean.

Produs	Metoda de ambalare	Protecţie

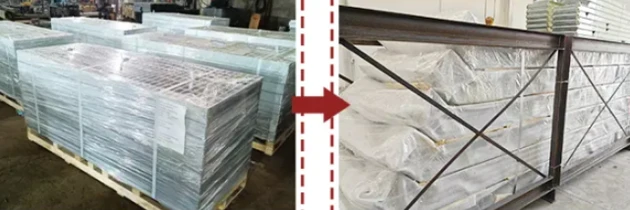

Gratare din otel	Paleți de oțel, la pachet cu curele	Separatoare între straturi pentru a preveni deteriorarea zincului; pungi de desicare
Sisteme de scari	Cadre din oțel fixate cu șuruburi pe paleți	Protectoare de colt pe balustrade; folie cu bule pe margini
Balustrade si balustrade	Lăzi de lemn	Manșoane individuale pe șine din oțel inoxidabil pentru a preveni zgârieturile
Jgheaburi	Cuibărit în cutii de lemn	Inserții din spumă între profile; etanșat împotriva umezelii
Plăci pentru picioare	Pachet pe paleți	Protectoare pentru margini; ambalaj impermeabil



Opțiuni de livrare



Oferim termeni de transport flexibili și mai multe porturi de încărcare pentru a se potrivi logisticii proiectului dumneavoastră. Încărcarea containerului este documentată cu fotografii înainte de sigilare pentru verificarea dvs.



Articol	Opțiuni	Note
Termenii de livrare	FOB, CIF, CFR, DAP	Flexibil după preferințele dvs
Tip container	20GP, 40GP, 40HQ / 20GP, 40GP, 40HQ	LCL disponibil pentru comenzile de mostre
Se încarcă fotografii	Furnizat înainte de sigilarea containerului	Pentru verificarea calității ambalării și încărcării
Urmărire	Numărul containerului și actualizarea expedierii	Se ofera dupa incarcare



Timp de livrare și MOQ



Tip de produs	Perioada de graţie	MOQ
Gratare din otel	15-25 de zile	100 m²
Balustrade și balustrade	25-35 de zile	200 m
Sisteme de scari	25-35 de zile	5 seturi
Plăci pentru picioare	15-25 de zile	200 m
Jgheaburi	20-30 de zile	500 m
Fabricații personalizate	35-45 de zile	Negociabil

Notă: comenzile de probă și comenzile de probă mici sunt binevenite. Producție rapidă disponibilă cu taxe suplimentare.







Fiind unul dintre cei mai profesioniști producători și furnizori de oțel din China, avem echipamente de producție de top-și capacități puternice de producție. Vă rugăm să fiți sigur că cumpărați oțel personalizat la prețuri competitive din fabrica noastră. Pentru oferta, contactati-ne acum.

Balustrade de scări din oțel carbon personalizabile, Grătar de oțel rezistent, Jgheaburi din oțel inoxidabil pentru structuri metalice
