De ce să alegeți coloane cu secțiune H-conice pentru cadrele de portal din oțel?

Coloane cu secțiune H-conicăsunt alegerea preferată pe scară largă pentru structurile cu cadru portal din oțel, deoarece se pot potrivi cu exactitate cu distribuția momentelor de încovoiere structurale. Sunt mai largi la conexiunea superioară, unde vârful momentului de încovoiere este cel mai mare, și mai înguste la bază, ceea ce ajută la reducerea greutății totale a oțelului și la reducerea costurilor totale de construcție.

În calitate de furnizor profesionist de structuri din oțel, nu numai că oferim coloane cu secțiune H-conică personalizate pentru cadre de portal, dar și componente complete de bază:coloane cu secțiune H-uniformă, Pane pentru acoperiș și perete Z/C formate-la rece, rigidtiranți. Toate produsele sunt auto-fabricate conform standardelor internaționale, cu servicii un-stop care acoperă dimensionare personalizată, tratament anticoroziune, ambalare la export și îndrumări de instalare pentru proiecte de depozit și atelier.

Stâlpii conici din oțel H sunt elemente de sprijin din oțel structural-fabricate la comandă, cu un profil în formă de „H”-a cărui adâncime variază progresiv de sus în jos. Ele sunt mai late și mai groase la îmbinarea acoperișului pentru a rezista la solicitări mai mari și mai înguste la bază, unde sarcinile sunt mai mici, obținând astfel economii de material în construcțiile metalice.

Caracteristici de design:

Secțiune transversală-în formă de H:-prezintă o bandă verticală centrală și două flanșe orizontale paralele, formând o secțiune transversală-în formă de H-.

Design cu adâncime-variabilă:adâncimea benzii variază fără probleme de-a lungul lungimii coloanei.

Fabricare-construcții:în mod obișnuit, sunt construite prin sudarea unor plăci de oțel individuale, în loc să fie laminate la cald-ca o singură bucată de secțiune uniformă.

Cadrele de portal sunt sisteme structurale din oțel cu un singur etaj-compuse din grinzi, stâlpi și îmbinări rigide. Acestea prezintă deschideri mari libere, greutate proprie redusă, trasee de încărcare bine-definite și eficiență ridicată a construcției. Spre deosebire de structurile conectate cu pini-, conexiunile grinda-la-coloană din cadrele portal sunt capabile sătransmiterea momentelor încovoietoare, permițând întregului cadru să funcționeze ca un sistem de rezistență la încărcare continuă-. Sub încărcături de vânt, încărcături de zăpadă și încărcări de macara,forțele internede-a lungul lungimii stâlpilor şi grinzilor nu sunt distribuite uniform darvariază continuu în funcție de poziție.

Utilizarea stâlpilor din oțel cu secțiune -H-variabilăse conformează modelului intern de distribuție a forței a cadrelor portalului. Momentul încovoietor la joncțiunea stâlp-cu-caprior este de obicei cel mai mare, necesitând o secțiune transversală-mai mare, în timp ce momentul încovoietor la vârful stâlpului este mai mic, permițând utilizarea unei secțiuni transversale-redusă. Acest design maximizează economiile de oțel, reduce costurile proiectului și satisface simultan cerințele de siguranță structurală. Avantajele specifice sunt următoarele:

Coloane în secțiune H-conice vs. uniforme

Aveți doar desene conceptuale și nu știți cum să implementați designul coloanei conice?

Contactaţi-nepentru o evaluare tehnică gratuită și o evaluare a fezabilității.

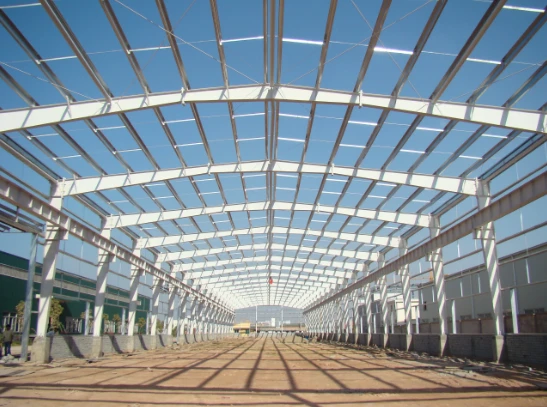

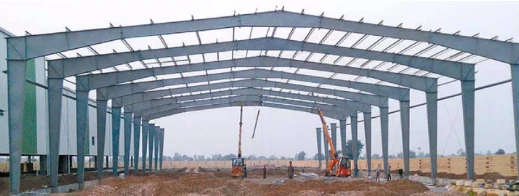

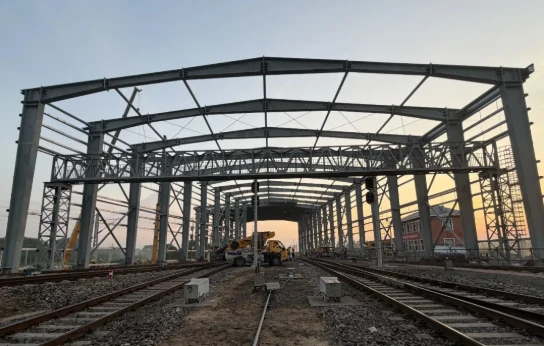

Ateliere industriale cu un singur etaj{0}: Clădiri industriale generale cu un singur etaj-cu deschideri mari libere, fie fără poduri rulante, fie doar cu macarale ușoare și de-capacitate mică.

Clădiri de depozitare și logistică:Depozite mari-de depozitare și centre de distribuție logistică care nu necesită contravântuiri verticale interne excesive.

Facilități comerciale și publice:Clădiri publice-de lungă durată,-de volum mare, cum ar fi săli de sport, săli de expoziție, supermarketuri și depozite agricole.

La GNEE, departamentul nostru de inginerie integrează acești parametri tehnici de bază în fiecare proiect de cadru de portal. Respectând cu strictețe aceste principii avansate de proiectare, ne asigurăm că elementele din oțel cu secțiune H-variabilă H- pe care le furnizăm ating un echilibru optim între economia de material și siguranța structurală superioară.

📐 Vă îngrijorează riscurile de flambaj lateral ale coloanelor conice sub încărcăturile vântului sau ale macaralei?

Contactaţi-nepentru ca inginerii noștri seniori să vă verifice gratuit-siguranța structurală.

Performanța structurală a stâlpilor cu grinzi în H-conice depinde de mai mult decât de proiectarea structurală. Expertiza în inginerie, precizia de fabricație și controlul calității joacă un rol esențial în asigurarea faptului că fiecare componentă funcționează conform intenției. La GNEE, combinăm suportul de inginerie tehnică cu capabilități avansate de producție pentru a livra coloane H-conice personalizate pentru proiecte de construcții industriale din oțel din întreaga lume. De la revizuirea designului și fabricarea de precizie până la inspecția calității și livrarea internațională, ajutăm clienții să transforme desenele de inginerie în soluții de încredere pentru structuri din oțel.

1.Suport de inginerie de la proiectare la fabricare

Stâlpii din oțel cu secțiune-H-variabilă necesită de obicei un design personalizat. Echipa noastră de ingineri examinează desenele și specificațiile tehnice înainte de producție pentru a se asigura că dimensiunile membrilor, detaliile de conectare și schemele de fabricație respectă pe deplin cerințele proiectului. De asemenea, oferimdetaliere, modelare Tekla și suport pentru desene de magazinpentru a ajuta clienții să minimizeze-problemele de instalare pe șantier și să îmbunătățească eficiența generală a construcției.

2. Fabricare de precizie pentru elementele conice din oțel

În comparație cu secțiunile standard-laminate la cald, coloanele H conice necesită o precizie mai mare de fabricație și consistență de sudare. Procesul nostru de producție includeTăiere CNC, asamblare automată și sudare cu arc scufundat (SAW)pentru a asigura dimensiuni precise, calitate constantă a sudurii și deformare controlată pe parcursul fabricării.

Mașină de tăiat dreaptă CNC cu mai multe -pistolețe

Mașină automată de asamblare a fasciculului

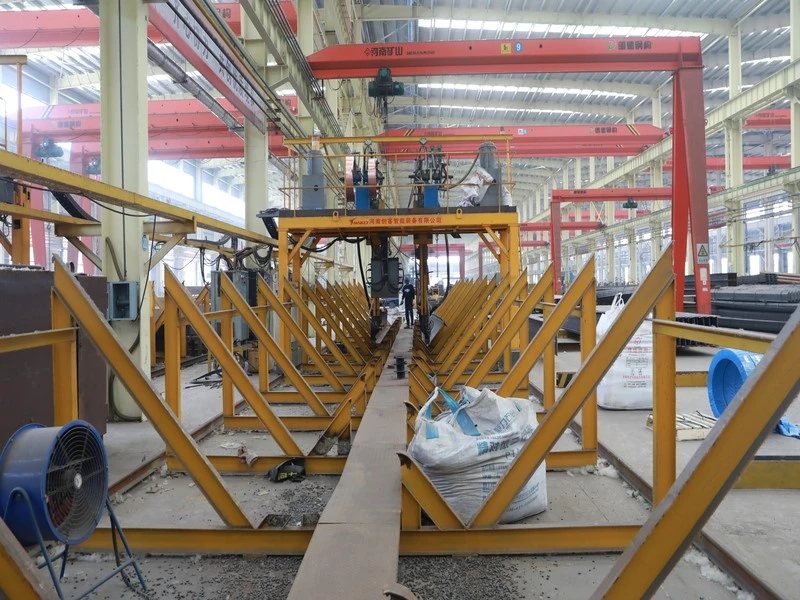

Mașină de sudură cu arc submers (SAW) cu funcții multiple-portic-

Mașină de sablare cu împușcare cu structuri de oțel pentru sarcini grele-

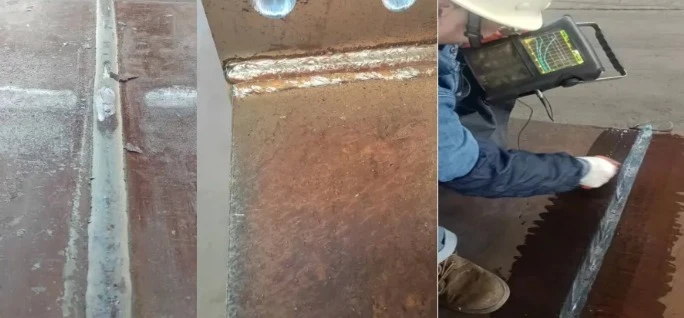

3.Control complet al calității

De la inspecția materiilor prime, verificarea dimensională și examinarea calității sudurii până la tratarea suprafeței și acceptarea produsului finit, fiecare pas al procesului nostru este executat în conformitate cu procedurile standardizate. În funcție de cerințele proiectului, putem oferi șicertificări de materiale, rapoarte de inspecție de sudare și servicii de inspecție-terțilorpentru a se asigura că produsele respectă standardele internaționale aplicabile și specificațiile tehnice ale clienților.

4. Fabricare personalizată flexibilă

Ca elemente structurale non-standard, coloanele cu secțiune H-conică suntcomplet personalizat pentru a satisface cerințele individuale ale proiectului. Dimensiunile, clasele de oțel, sistemele de acoperire și detaliile de conectare pot fi toate adaptate în funcție de lungimea clădirii, condițiile de încărcare și standardele internaționale de proiectare aplicabile.

5. Livrare globală de încredere a proiectelor

Oferim ambalaje orientate-exportului, încărcare optimizată a containerelor, documentație completă de expediere și comunicare tehnică receptivă pentru a sprijini livrarea eficientă și instalarea fără probleme pentru proiecte din întreaga lume.

Cu suport de inginerie cuprinzător, fabricație de precizie, control riguros al calității și experiență extinsă în proiecte internaționale, GNEE se angajează să furnizeze soluții de coloane cu secțiune H-conică care îndeplinesc standardele internaționale și oferă valoare-pe termen lung pentru proiectele de structuri industriale din oțel.

 Protecția suprafeței:aplicați grund anti-rugină sau grund de magazin, apoi înfășurați punctele critice de conectare cu folie de plastic sau bandă țesă-de rezistență ridicată.

 Blocare suport:plasați dedesubt paleți de lemn pentru sarcini grele sau leagăne de oțel personalizate pentru a găzdui diferite lățimi conice.

 Legare și asigurare:fixați coloanele de plăcuțe de cauciuc folosind chingi de oțel de înaltă{0}}rezistență sau cleme industriale pentru a preveni deformarea flanșei.

 Etichetarea componentelor:ștampilați sau aplicați un număr de serie de inginerie pe fiecare piesă corespunzător desenelor de montaj structurale.

Contactați acum pentru a obține o coloană de oțel conică în formă de H-

FAQ:

De ce să folosiți coloane-secțiuni variabile în loc de coloane cu secțiuni-uniforme?

Economii de material: momentul încovoietor la baza coloanei este de obicei mai mic, astfel încât reducerea dimensiunii secțiunii la bază poate reduce substanțial tonajul de oțel.

Greutate redusă-: greutatea totală a clădirii este redusă, reducând astfel costurile de fundație și efectele seismice.

Cost-eficiente: pentru cadrele de-portal de lungă durată, beneficiul economic general este foarte semnificativ.

Când coloanele cu secțiuni-variabile nu sunt potrivite sau nu sunt recomandate?

Instalarea macaralei: atunci când clădirea necesită instalarea macaralelor suspendate sau a sistemelor de macarale monoșină, flanșa exterioară trebuie adesea să rămână absolut aplanată și de lățime uniformă, caz în care stâlpii drepti cu secțiune-uniformă sunt mai potriviti.

Cerințe spațiale speciale: acolo unde sunt necesare în mod specific înălțimea liberă uniformă a clădirii și distanțe libere pe ambele părți, coloanele drepte sunt, de asemenea, alegerea convențională.

De ce să proiectați cu o secțiune transversală-variabilă?

Secțiunea transversală-este adâncită acolo unde momentul încovoietor este cel mai mare (de exemplu, la conexiunea cadrului rigid la joncțiunea acoperișului / vârful stâlpului) și se îngustează acolo unde forțele interne sunt mai mici (de exemplu, la conexiunea fundației la baza stâlpului), conform perfect diagramei momentului încovoietor intern.

Cum se fabrică coloanele cu-secțiune variabilă?

Întrucât secțiunile H{-de -adâncime variabilă nu pot fi produse direct prin laminare la cald convențională, se utilizează în mod obișnuit fabricarea secțiunilor H-sudate: plăcile de bandă și flanșe sunt tăiate la dimensiunile proiectate și apoi asamblate prin sudare automată cu arc scufundat.
