Factori de luat în considerare atunci când alegeți schimbătorul de căldură potrivit

Schimbatoare de caldurajoacă un rol crucial în numeroase procese industriale prin facilitarea transmiterii căldurii între două sau mai multe fluide. Aceste echipamente esențiale sporesc eficiența în numeroase industrii, fie că sunt utilizate pentru răcirea gazelor de ardere în centralele electrice, încălzirea apei de alimentare în rafinării sau vaporizarea substanțelor în uzinele chimice.

GNEE, în calitate de producător de top de schimbătoare de căldură din India, a oferit soluții de înaltă{0}}calitate industriilor importante de peste patru decenii. Producem schimbătoare de căldură personalizate conform standardelor mondiale într-o fabrică de producție mare și avansată, cu laboratoare interne de testare și control al calității, pentru a satisface nevoile clienților noștri.

Schimbatoarele de caldura permit fluidelor sa transmita caldura fara atingere. Permite transferul de energie termică de la o substanță sau proces mai fierbinte la una mai rece sau invers. Schimbatoarele de caldura joaca un rol vital in diverse operatii industriale prin modularea temperaturii pentru diverse aplicatii.

Energie, petrochimie, petrol și gaze, alimente și băuturi și alte industrii folosesc schimbătoare de căldură. Mai mult decât atât, schimbătoarele de căldură sunt, de asemenea, utilizate în instalațiile electrice pentru generarea de abur, răcirea gazelor arse și încălzirea apei de alimentare. În plus, schimbătoarele de căldură sunt utilizate în industrii precum rafinarea petrolului pentru preîncălzirea țițeiului și moderarea gazelor de eșapament ale cuptorului. Alte aplicații predominante includ producția de abur, fierberea, condensarea, recuperarea căldurii și reducerea gazelor în diverse procese termice.

Alegerea schimbătorului de căldură adecvat pentru o aplicație industrială necesită evaluarea factorilor cheie de proiectare pentru a asigura siguranța, eficiența și fiabilitatea pe durata de viață a echipamentului. Să explorăm acești factori în detaliu:

Interval de temperatură

Intervalul de temperatură de funcționare al procesului este unul dintre cele mai importante criterii pentru selectarea schimbătoarelor de căldură industriale.Producători de schimbătoare de căldură industrialeprecum GNEE aderă la protocoalele ASME care guvernează evaluările materialelor la diferite clase de temperatură. Schimbatoarele de caldura GNEE functioneaza eficient la diferite temperaturi in functie de aplicatie.

Presiune nominală

Capacitatea de manipulare a presiunii-a schimbătorului de căldură trebuie să fie adecvată pentru presiunea maximă de lucru a aplicației. Produsele GNEE aderă la codurile internaționale pentru recipiente sub presiune precum ASME, ISO etc., asigurând siguranța acestora. În funcție de tip și dimensiune, majoritatea schimbătoarelor cu manșă și tuburi de la GNEE pot rezista la presiuni de până la 30 bar.

Materiale de construcție

Diferiți factori modifică alegerea materialului pentru fabricare și, de obicei, diferă de obiectivul principal, cum ar fi:

• Rezistenta la coroziune
• Conductivitate
• Rezistență la stres și fisurare
• Ușurință de manipulare și fabricare
• Punct de topire
• Cost

Pe baza proprietăților fluidelor utilizate, rezistența la coroziune este crucială. În calitate de producător proeminent de schimbătoare de căldură industriale, GNEE oferă o varietate de materiale rezistente la coroziune-, inclusiv oțel carbon, oțel inoxidabil, Hastelloy, Monel, titan, tantal etc. Aceste materiale sunt adecvate pentru aplicații care implică salinitate, substanțe chimice, acizi, substanțe caustice, temperaturi extreme și condiții criogenice.

Eficiență termică

Dimensiunile necesare și costul unui schimbător de căldură sunt în mare măsură determinate de rata de transfer de căldură și eficacitatea acestuia. Chiar și în aplicații complexe care implică configurații multipass sau sarcini de schimbare de fază, unele modele compacte avansate ating de obicei eficiențe termice de peste 90%. Unele modele sunt desemnate ASME „K” pentru a garanta eficacitatea termică.

Amprenta la sol

Spațiul de instalare disponibil determină tipul de schimbător de căldură – carcasă-și-tub, suprafață compactă sau extinsă. Inginerii de la GNEE optimizează designul pentru cea mai mică amprentă posibilă, fără a sacrifica capacitățile de transfer de căldură sau de reținere a presiunii. În plus, ele oferă modele modulare cu mai multe treceri-care pot găzdui spații restrânse.

Ușurință în curățare

În timp, coroziunea și depunerile reduc eficiența transferului de căldură, necesitând curățare periodică. Este esențial să căutați un producător de schimbătoare de căldură care proiectează numeroase echipamente cu colectoare inferioare drenabile și fascicule de tuburi detașabile pentru o curățare mecanică simplă-la fața locului sau CIP pentru a restabili eficiența transferului de căldură.

Murdărie și întreținere

Murdărirea este un lucru esențial de reținut atunci când alegeți echipamente de la un furnizor de încredere de schimbătoare de căldură. În timpul operațiunilor, fluidul implicat și condițiile ambientale pot duce la murdărire, care este formarea de depozite de materiale nedorite pe suprafața de transfer de căldură în timpul procesului de încălzire și răcire. Este clasificat în patru tipuri: incrustație, detartrare, sediment și creștere biologică. Viteza fluidului, temperatura, chimia și materialele de fabricație sunt patru factori cheie care joacă un rol major în murdărire.

Murdarea va duce la o creștere a curățării și întreținerii. Deci, în timp ce proiectați schimbătorul de căldură, asigurați-vă că explicați în detaliu toate cerințele, procesul și alte lucruri, astfel încât producătorul schimbătorului de căldură să poată proiecta și alege materialul pentru fabricare în consecință.

Există mai multe tipuri de schimbătoare de căldură disponibile pentru aplicații industriale. Iată câteva tipuri diferite de echipamente furnizate de producătorii de schimbătoare de căldură din India:

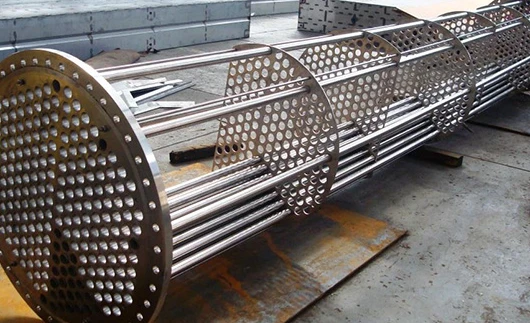

Schimbător de căldură cu carcasă și tub

Datorită designului său adaptabil, acesta este unul dintre cele mai utilizate tipuri de schimbătoare de căldură în diverse industrii de proces. Este alcătuit dintr-o carcasă cilindrică cu mai multe pasaje de tub care conțin tuburi în pachet. Căldura este transmisă între înveliș și pasaje pe măsură ce fluidele curg prin ele. GNEE, unul dintre cei mai mari furnizori de schimbătoare de căldură, produce unități mari cu manșă și tuburi în diverse configurații pentru a se adapta la diferite sarcini termice, de la 5 kW la 100 MW.

Schimbător de căldură cu carcasă și tub ondulat

Un schimbător de căldură ondulat este o variantă rentabilă-a schimbătoarelor de căldură cu carcasă și tub. Un schimbător de căldură cu tub ondulat cuprinde un tub ondulat, o țeavă cu o canelură spirală obținută dintr-un tub simplu prin formare la rece. Numărul de porniri helix poate fi personalizat împreună cu unghiul pentru a optimiza transferul de căldură și performanța. Unul dintre cele mai mari avantaje ale schimbătoarelor de căldură cu tub ondulat, ceea ce îl face foarte solicitat de furnizorii de schimbătoare de căldură, este turbulența crescândă a fluidului atunci când curge din tubul interior. Fluxul turbulent în aceste schimbătoare de căldură poate avea loc chiar și cu un număr Reynolds scăzut.

Tub dublu

Un schimbător de căldură industrial cu dublă-conductă sau cu dublă-conductă este perfect pentru industriile ale căror operațiuni se învârte în jurul aplicațiilor de înaltă-presiune și înaltă-temperatură, deoarece se pot extinde și au o construcție solidă. Este folosit în mod obișnuit în contracurent, unde este necesară direcția opusă a curgerii. Acesta cuprinde o țeavă care asigură o barieră conductivă centrală care împiedică atât lichidele care curg, cât și țeava adiacentă să creeze o formă de inelare. Sunt folosite acolo unde schimbătoarele de căldură cu carcasă și tub nu asigură transferul de căldură necesar și sunt utilizate în serie sau paralel pentru a crește temperatura.

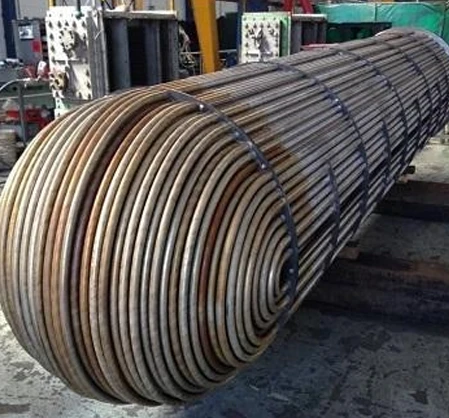

U-Tube

Schimbătorul de căldură cu tuburi AU-este un tip de schimbător de căldură cu carcasă și tub care este utilizat în mașinile petroliere și chimice. Principalele componente cheie ale schimbătorului de căldură cu tuburi U-sunt cutia de tuburi, carcasa și fasciculul de tuburi. Tuburile U-oferă o expansiune nelimitată, fasciculul de tuburi poate fi îndepărtat pentru curățare și este posibil, de asemenea, spațiul mic-la-tub. Forma U-ține cont de stresul termic și ocupă puțin mai puțin volum decât un schimbător de căldură cu tub drept. În plus, oferă doar pierderi{10}}de presiune reduse în timpul procesului.

Tub cu aripioare – elicoidal și longitudinal

Schimbătoarele de căldură cu tuburi cu aripioare cuprind tubul cu aripioare, o serie de tuburi la care sunt adăugate aripioare la exterior pentru a crește zona de contact cu fluidul pentru a schimba căldura între fluidul din interiorul tubului și fluidul din exteriorul tubului.

Tuburile cu aripioare sunt de două tipuri:

• elicoidal -Tuburile cu aripioare elicoidale au aripioare înfășurate spiralat în jurul unei mese, creând o formă elicoidală. Pe lângă creșterea suprafeței, modelul în spirală creează turbulențe pentru a îmbunătăți transferul de căldură și este proiectat să funcționeze în condiții dure.
• Longitudinal -Un tub cu aripioare longitudinale are aripioare sau creste longitudinale care trec de-a lungul părții exterioare a tubului. Aceste aripioare măresc suprafața tubului, îmbunătățind transferul general de căldură între fluide.

Pachet cu cap plutitor

Schimbătorul de căldură cu cap plutitor este o variantă a schimbătorului de căldură cu tub în care o combinație de foi de tuburi este independentă și se poate mișca liber în interiorul carcasei. Oferă rezistență la stres termic și oboseală. Este unul dintre cele mai bune schimbătoare de căldură furnizate de producătorii de schimbătoare de căldură, deoarece este utilizat în aplicații în care temperatura dintre tub și carcasă este ridicată, ceea ce provoacă probleme de dilatare. Cu toate acestea, are un cost semnificativ ridicat.

Tip ac de păr

Schimbătoarele de căldură în ac de păr au unul dintre cele mai eficiente modele pentru aplicațiile care necesită temperatură transversală (temperatura de ieșire a fluidului cald este mai mică decât temperatura fluidului rece) deoarece are puține secțiuni și o suprafață mai mică. Acestea utilizează un adevărat contra-debit de curent, maximizând diferențele de temperatură dintre fluidele- din partea-tubului.

Înțelegerea factorilor cheie precum temperaturile și presiunile de funcționare, materialele de construcție, cerințele de eficiență și constrângerile de spațiu este necesară pentru selectarea schimbătorului de căldură industrial optim.

În calitate de companie certificată ASME „U”, GNEE oferă consultanță de specialitate pentru a vă ajuta în selectarea celui mai potrivit schimbător de căldură pentru nevoile dumneavoastră de proces. Contactați imediat echipa noastră pentru a discuta despre cerințele și cerințele specifice ale proiectului dumneavoastră pentru o soluție de schimbător de căldură.
