Design personalizat pentru schimbător de căldură cu carcasă și tub: îndepliniți cerințele dvs. unice de proces industrial

În procesarea industrială, soluțiile de la--raft sunt adesea insuficiente. Operațiunea dvs. se confruntă cu provocări unice-profiluri specifice de temperatură și presiune, medii agresive, constrângeri de spațiu sau protocoale stricte de curățenie. Un proiect-personalizatschimbător de căldură cu carcasă și tubnu este doar o achiziție de echipament; este o soluție proiectată cu precizie-integrată în procesul dvs. pentru a maximiza eficiența, fiabilitatea și rentabilitatea investiției. Acest ghid explorează modul în care o abordare de proiectare personalizată abordează cerințe complexe pe care unitățile standard nu le pot face.

Schimbătoarele de căldură standard sau de catalog sunt construite în jurul parametrilor de proiectare comuni. Atunci când procesul dumneavoastră se abate de la aceste norme, o unitate standard poate duce la:

Subperformanță cronică:Incapacitatea de a îndeplini sarcina de căldură necesară sau abordarea temperaturii.

Costuri de exploatare excesive:Scăderea presiunii mai mare-de-decât anticipată, ducând la costuri de pompare umflate.

Eșec prematur:Incompatibilitatea materialului care cauzează coroziune sau un design nepotrivit pentru ciclul termic care duce la oboseală mecanică.

Timp de oprire frecvent:Acces inadecvat pentru întreținere sau curățare sau murdărire rapidă din cauza vitezelor necorespunzătoare.

Un schimbător personalizat este proiectat de la zero pe baza unei analize profunde a anvelopei dvs. specifice de operare și a constrângerilor.

1. Inginerie termică și mecanică condusă de proces-

Proiectarea începe cu fișa de date a procesului (PDS). Inginerii noștri efectuează analize riguroase pentru a traduce cerințele dumneavoastră într-un design mecanic optimizat.

• Modelare termică precisă:Folosind un software avansat de simulare, modelăm proprietățile fluidului în condițiile dvs. exacte de funcționare-luând în considerare comportamentul ne-ideal, schimbările de fază sau variațiile de vâscozitate-pentru a calcula cu precizie aria necesară de transfer de căldură.
• Analiza integrității mecanice:Efectuăm calcule pentru limitarea presiunii, grosimea foii tubulare, sarcinile duzei și analiza tensiunii termice (de exemplu, pentru modelele de foi tuburi fixe) pentru a asigura siguranța și longevitatea sub ciclurile dvs. specifice de presiune-temperatură.
• Analiza fluxului-Vibrații induse (FIV):Critic pentru fiabilitate. Analizăm fluxul lateral-cochiliei pentru a optimiza tipul deflectorului, distanța și suportul pentru a elimina vibrațiile distructive ale tubului, o cauză comună a defecțiunii în serviciile personalizate.

2. Geometrie și configurație personalizate

Aspectul fizic este adaptat nevoilor dumneavoastră spațiale și funcționale.

• Dimensiuni non-standard:Proiectăm pentru cerințele exacte de amprentă sau orientare a duzelor pentru a se potrivi în amenajările instalațiilor industriale sau în pachetele montate-derapante.
• Tipuri și elemente interne de TEMA specializate:Dincolo de unitățile standard „BEM”, proiectăm:
• Refierbătoare tip ceainic-(TEMA K)pentru sarcini severe de vaporizare.
• Cap plutitor cu pachet Pull-Through (TEMA T)pentru servicii care necesită curățenie frecventă.
• Flux încrucișat sau flux{0}}divizat (TEMA J sau G Shells)pentru aplicații cu scădere a presiunii laterale-foarte scăzute.
• Derutare personalizată:Inclusiv design elicoidal, tijă sau fără-tub{-în-ferestre pentru distribuția specifică a fluxului și controlul vibrațiilor.
• Unități de servicii multiple{0}:Proiectarea unui singur carcasă pentru a gestiona sarcini multiple, eșalonate sau fluide diferite în fascicule de tuburi separate.

3. Tehnici avansate de selecție și fabricare a materialelor

Alegerea materialului este esențială pentru rezistența la coroziune, puritatea produsului și durata de viață.

• Expertiza in aliaje exotice:Fabricăm cu o gamă completă de materiale, de la oțeluri inoxidabile duplex și super duplex până laHastelloy, Inconel, Monel, Titan și Zirconiu, pentru cele mai corozive medii.
• Construcție îmbrăcată și căptușită:Pentru o rezistență la coroziune rentabilă-în aplicații de-înaltă presiune, proiectăm cuexplozie-foi tubulare îmbinate(de exemplu, oțel carbon placat cu inoxidabil 316L sau titan) sau furnizați servicii de suprapunere de sudură.
• Fabricare sanitară:Pentru produse farmaceutice, alimentare și biotehnologie, livrăm suprafețe complet electrolustruite, sudare orbitală, modele de foi tuburi duble și pachete complete de documentație (considerații ASME BPE).

Procesul nostru de colaborare asigură că produsul final se potrivește perfect pentru procesul dumneavoastră.

• Revizuirea-procesului în profunzime:Începem prin a vă analiza amănunțit P&ID-ul, condițiile procesului și obiectivele operaționale. Adresăm întrebările critice pe care alții le-ar putea rata.
• Proiectare preliminară și propunere:Oferim o propunere tehnică detaliată, inclusiv curbe de performanță termică, desene mecanice, specificații ale materialelor și un domeniu clar de furnizare.
• Finalizare design interactiv:Lucrăm cu echipa dumneavoastră de ingineri pentru a perfecționa designul, încorporând feedback cu privire la interfețe, accesul la întreținere și filozofia de control.

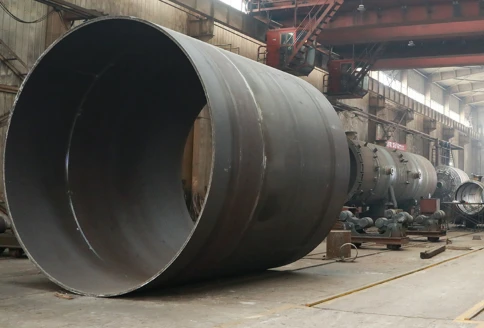

• Fabricare de precizie și documentare:Construcția are loc în atelierele noastre certificate cu control complet al calității (NDE, hidrotestare). Livrăm un dosar cuprinzător: desene certificate, rapoarte de testare a materialelor, hărți de sudură și înregistrări ale testelor de presiune.
• Suport pentru punere în funcțiune și parteneriat pe viață:Oferim îndrumări pentru pornirea și funcționarea optime, devenind partenerul dvs. pe termen lung-pentru optimizarea performanței și servicii.

Valoarea unui schimbător de căldură personalizat GNEE se extinde cu mult dincolo de vasul în sine. Oferă:

Costul total de deținere optimizat (TCO):Investiția inițială mai mare este compensată de eficiența energetică superioară, întreținerea redusă și durata de viață extinsă.

Fiabilitate îmbunătățită a procesului:Un design adaptat condițiilor dumneavoastră exacte elimină blocajele operaționale și opririle neplanificate.

Verificare{0}}viitoare:Designul poate include marje strategice sau flexibilitate pentru a se adapta la schimbările viitoare ale procesului sau la creșterea capacității.

Nu vă adaptați procesul la un schimbător standard. Adaptați schimbătorul la procesul dvs.

Un schimbător de căldură cu carcasă și tuburi proiectat-personalizat este soluția definitivă pentru atingerea performanței, eficienței și fiabilității de vârf a procesului atunci când unitățile standard sunt insuficiente.

Întrebați pentru dimensionarea HX

Sunteți gata să proiectați soluția termică perfectă? Contactați astăzi echipa de inginerie de aplicații a GNEE. Împărtășiți provocările procesului dvs. și permiteți-ne să demonstrăm cum un design personalizat-construit special vă poate optimiza operațiunea pentru anii următori.
