Selectarea unei-presiuni înalteschimbător de căldură cu carcasă și tubpentru procesele petrochimice este o decizie inginerească critică care are un impact direct asupra siguranței, fiabilității și profitabilității fabricii. Spre deosebire de schimbătoarele standard, unitățile de-înaltă presiune necesită o atenție meticuloasă pentru proiectarea mecanică, integritatea materialului și extremele operaționale. În calitate de producător specializat care deservește sectorul petrochimic, GNEE oferă acest ghid orientat pentru a vă ajuta să navigați în provocările unice și să specificați un schimbător care să asigure performanțe optime în condiții solicitante.
Înțelegerea cerințelor unice ale serviciilor petrochimice
Aplicațiile petrochimice-cum ar fi schimbătoarele-eficiente de alimentare în hidrocracare, încălzitoarele de încărcare a reactoarelor, răcitoarele de gaz de sinteză sau condensatoarele de-înaltă presiune-prezintă un set distinct de provocări:
Presiuni și temperaturi extreme:Operațiunile depășesc adesea 100 bari (1450 psi) și implică temperaturi ridicate, necesitând un design mecanic robust.
Medii agresive și periculoase:Fluxurile de proces pot conține hidrogen, hidrogen sulfurat (H₂S), cloruri și alte elemente corozive la presiuni parțiale ridicate.
Ciclism termic și oboseală:Pornirile, opririle frecvente și fluctuațiile procesului induc tensiuni termice care pot duce la defecțiunea prin oboseală.
Fouling și fiabilitate:Timpul de nefuncționare pentru întreținere este excepțional de costisitor, ceea ce face ca fiabilitatea și lungimile{0}}de lungă durată să fie primordiale.
Criterii critice de selecție pentru serviciul de-înaltă presiune
1. Proiectare mecanică și conformitate cu codul: fundamentul siguranței
Designul mecanic trebuie să acorde prioritate integrității în detrimentul compactității-economisirii costurilor.
Selectarea tipului TEMA:Pentru sarcini de-înaltă presiune,Foaie de tub fix (TEMA L sau N)modelele sunt adesea preferate atunci când solicitările termice sunt gestionabile și nu este necesară curățarea-laterală a carcasei. Acestea oferă o configurație robustă, rezistentă la scurgeri-.U-Tube (TEMA U)modelele sunt excelente pentru a gestiona expansiunea termică mare în servicii de-înaltă presiune/temperatură. Presiune-înaltăCap plutitorproiectele sunt complexe și costisitoare, dar pot fi necesare pentru cerințe specifice de curățare.
Conformitatea codului:Fabricarea trebuie să respecte cu strictețeCod ASME pentru cazane și recipiente sub presiune, secțiunea VIII, diviziunea 1 sau diviziunea 2. Diviziunea 2, cu marje de proiectare mai mari și analize mai riguroase, este adesea specificată pentru serviciile critice de-înaltă presiune. Asigurați trasabilitatea completă a materialului și un raport de date al producătorului.
Ingineria componentelor critice:Acordați o atenție deosebită:
Grosimea foii tubulare:Necesită analize riguroase pentru efortul de încovoiere și forfecare.

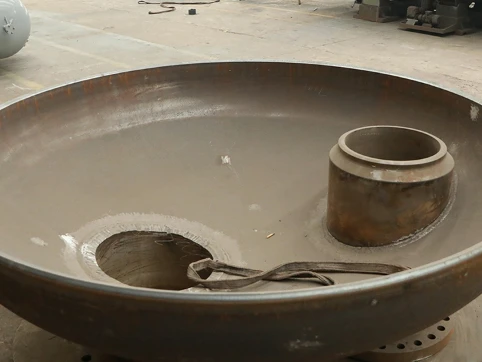

Design duze și flanșe:Trebuie să fie evaluat pentru presiunea maximă; necesită adesea duze armate integral sau forjate speciale.
Treci plăci de despărțire:În trecerile de-tuburi de înaltă presiune, acestea necesită etanșare atentă și rezistență mecanică.
2. Selectarea materialului pentru rezistența la coroziune și la hidrogen
Eșecul materialului nu este o opțiune. Selecția trebuie să țină cont de chimia procesului și de mecanisme precum atacul cu hidrogen.
Serviciu de hidrogen:Pentru serviciile cu hidrogen la temperatură înaltă-, materialele trebuie să respecteAPI 941 (Nelson Curves)pentru a preveni fragilizarea hidrogenului și decarburarea. Opțiunile comune includ oțel carbon ucis (până la limite), oțeluri C-½ Mo, 1¼ Cr-½ Mo și 2¼ Cr-1 Mo.
H₂S umed și fisurare prin coroziune sub tensiune (SCC):Specificați materiale cu rezistență dovedită, cum ar fioțeluri inoxidabile duplex (de exemplu, 2205)saugradele austenitice{0}}eliberate de stresacolo unde este cazul. Tratamentul termic adecvat după sudare este esențial.

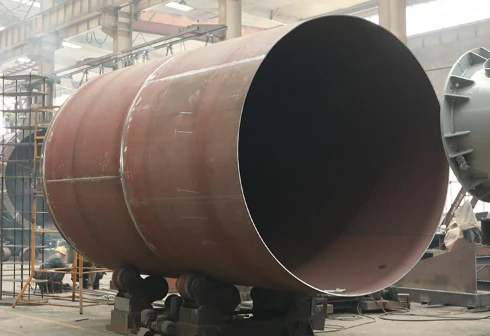

Partea-de înaltă presiune-:Materialul carcasei, adesea un-pereți groși sau oțel de carbon slab-aliat, trebuie să aibă proprietăți de impact adecvate la temperatura de funcționare.
3. Design termic-hidraulic pentru fluide de-înaltă presiune
Gazele și lichidele de înaltă presiune-au proprietăți fizice diferite care au un impact semnificativ asupra designului.
Variante de proprietate:Densitatea și căldura specifică pot varia dramatic cu presiunea, în special în apropierea punctului critic. Datele precise privind proprietățile fluidului la presiunea reală de funcționare sunt esențiale pentru calcularea corectă a sarcinii și a LMTD.
Considerații privind murdărirea:Aplicați factori de murdare realiști, conservatori. Subestimarea murdării în schimbătoarele de-înaltă presiune duce la o scădere rapidă a performanței și este dificil de remediat.
Analiza vibrațiilor:Fluidele cu-densitate mare, cu-viteză mare de pe partea tubului cresc riscul de vibrații induse de flux-(FIV), care poate provoca o defecțiune catastrofală a tubului. Un detaliatAnaliza FIVutilizarea TEMA sau a software-ului proprietar este obligatorie pentru a optimiza tipul deflectorului (de exemplu, elicoidal, segmentar fără-tub-în-fereastră), spațierea și aspectul plăcii de sprijin.
4. Fabricare, testare și asigurare a calității
Cele mai înalte standarde de proiectare sunt anulate de fabricarea proastă.
Sudare și NDE:Căutați suduri cu penetrare completă pe toate îmbinările critice (foaie tubulară-la-cochilie, duze). Examinarea ne-distructivă (NDE) ar trebui să fie extinsă, inclusivRadiografie 100% (RT) a cusăturilor longitudinale/ circumferențiale, testarea cu ultrasunete (UT) pentru grosime șitestarea colorantului penetrant (PT) sau testarea particulelor magnetice (MT)pe toate sudurile de atașare.
Tratament termic:Tratamentul termic post-sudură (PWHT) este adesea necesar pentru ameliorarea tensiunilor, în special pentru secțiuni groase și materiale aliaje, pentru a preveni fisurarea prin coroziune și pentru a îmbunătăți tenacitatea.
Testarea hidrostatică:Unitatea trebuie testată la de 1,5 ori presiunea de proiectare conform codului ASME, cu proceduri și rezultate meticulos documentate.
Parteneriat cu un producător specializat: Avantajul GNEE
Selectarea unui schimbător de-înaltă presiune nu este o achiziție de mărfuri. Este nevoie de un producător cu experiență petrochimică dovedită, capabilități avansate de inginerie și o cultură a calității fără compromisuri.
La GNEE, combinăm cunoștințele aprofundate de proces cu instrumente de design de ultimă generație---de ultimă generație pentru a oferi schimbătoare de căldură de înaltă-presiune sigure, fiabile și eficiente. Inginerii noștri efectuează analize specializate-inclusiv analiza cu elemente finite (FEA) pentru foile tubulare și duze și studii detaliate de-vibrații induse de flux-pentru a asigura integritatea mecanică. Menținem trasabilitatea completă a materialului și aderăm la cele mai stricte standarde internaționale de fabricație și testare.
Nu faceți compromisuri în ceea ce privește siguranța sau performanța pentru cele mai critice servicii petrochimice.
Contactați astăzi echipa de ingineri GNEE pentru o revizuire confidențială a cerințelor dvs. privind schimbătorul de căldură de înaltă presiune-. Lăsați expertiza noastră să vă ghideze către o soluție conformă, fiabilă și optimizată.
