Care sunt cele trei 3 tipuri de schimbătoare de căldură?

A schimbător de căldurăeste un dispozitiv crucial folosit în diverse industrii și aplicații pentru a transfera eficient energia termică de la un fluid la altul. Joacă un rol vital în procesele de încălzire, răcire și recuperare a energiei. Funcția principală a unui schimbător de căldură este de a facilita transferul de căldură între două sau mai multe fluide, menținându-le separate fizic. Acest lucru permite schimbul de energie termică fără amestecarea fluidelor, asigurând siguranța și prevenind contaminarea. Schimbătoarele de căldură sunt utilizate într-o gamă largă de sectoare, inclusiv sisteme HVAC, generare de energie, procesare chimică, refrigerare și procese de fabricație. Proiectarea și funcționarea lor se bazează pe principiile termodinamicii și mecanicii fluidelor, cu diferite tipuri și configurații disponibile pentru a se potrivi cerințelor specifice.

Schimbătoarele de căldură sunt proiectate pentru a optimiza eficiența transferului de căldură prin maximizarea suprafeței disponibile pentru schimb și promovarea fluxului eficient de fluid. Ele constau din două circuite de fluid: circuitul de fluid cald și circuitul de fluid rece. Aceste circuite sunt separate printr-o barieră solidă, de obicei realizată din metal, care acționează ca o cale conductivă pentru transferul de căldură. Pe măsură ce fluidul fierbinte curge printr-o parte a schimbătorului de căldură, acesta își transferă energia termică către bariera solidă, care apoi conduce căldura către cealaltă parte unde circulă fluidul rece. Acest proces de schimb de căldură poate avea loc în diferite moduri, cum ar fi prin contact direct între fluide sau prin bariera solidă ca intermediar. Schimbătoarele de căldură sunt proiectate pentru a oferi un transfer eficient de căldură, reducând în același timp scăderile de presiune, pierderile de energie și murdărirea, asigurând performanță optimă și rentabilitate-in sistemele de management termic.

Schimbătoarele de căldură pot fi clasificate pe baza diferitelor criterii, inclusiv construcția lor, aranjarea fluxului și mecanismul de transfer de căldură. Iată trei clasificări comune ale schimbătoarelor de căldură:

Clasificare bazată{0}}construcții

Clasificarea bazată pe{0}construcții clasifică schimbătoarele de căldură în funcție de structura lor fizică și de design. Include tipuri precum schimbătoare de căldură cu carcasă și tub, plăci și tuburi cu aripioare, fiecare cu caracteristici și avantaje distincte în aplicațiile de transfer de căldură.

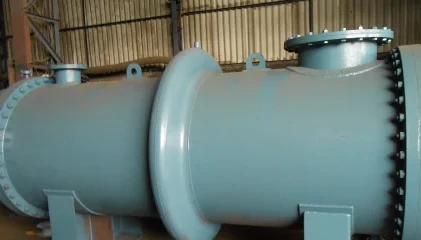

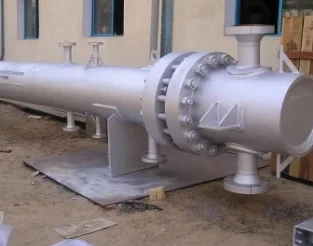

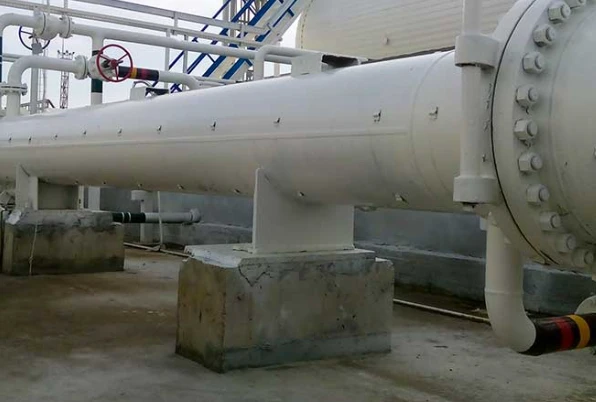

• Schimbatoare de caldura cu manta si tub

Acest tip constă dintr-o carcasă (vas exterior) cu mai multe tuburi în interior. Un fluid curge prin tuburi, în timp ce celălalt fluid curge în jurul tuburilor din carcasă. Sunt versatile, robuste și utilizate pe scară largă în industrii.

• Schimbătoare de căldură cu plăci

Aceste schimbătoare de căldură constau dintr-o serie de plăci stivuite cu canale alternante de fluid cald și rece. Plăcile oferă o suprafață mare pentru transferul de căldură și sunt compacte, eficiente și potrivite pentru aplicații cu cerințe mari de transfer de căldură.

Schimbătoare de căldură cu tuburi cu aripioare: Aceste schimbătoare au tuburi cu suprafețe extinse numite aripioare. Aripioarele măresc zona de transfer de căldură și sporesc eficiența transferului de căldură. Sunt utilizate în mod obișnuit în aplicațiile de răcire și încălzire cu aer.

Clasificare bazată pe-aranjamentul fluxului

Clasificarea bazată pe aranjamentul{0}}debitului clasifică schimbătoarele de căldură în funcție de direcția și aranjarea fluxurilor de fluid. Include configurații de curgere paralelă, contracurent și flux transversal, care determină diferența de temperatură și eficiența transferului de căldură în cadrul schimbătorului.

• Schimbătoare de căldură cu flux paralel

În acest aranjament, atât fluidele calde cât și cele reci intră în schimbătorul de căldură de la același capăt și curg paralel unul cu celălalt. Aceasta are ca rezultat o diferență de temperatură care scade pe lungimea schimbătorului.

• Schimbătoare de căldură în contracurent

Într-un aranjament în contracurent, fluidele calde și reci intră în schimbătorul de căldură de la capete opuse și curg în direcții opuse. Această configurație maximizează diferența de temperatură dintre fluide, conducând la un transfer eficient de căldură.

• Schimbătoare de căldură cu flux încrucișat

Aici, un fluid curge prin celălalt flux de fluid, rezultând un model de curgere perpendicular. Această configurație este utilizată în mod obișnuit în aplicații precum sistemele de aer condiționat și turnurile de răcire.

Clasificare bazată pe mecanismul de transfer de căldură-

Clasificarea bazată pe mecanismul de transfer de căldură-clasifică schimbătoarele de căldură în funcție de modul în care este transferată căldura între fluide, făcând distincție între schimbătoarele de căldură prin conducție, convecție și radiație, fiecare utilizând un mod diferit de transfer de căldură.

• Schimbătoare de căldură prin conducție

În aceste schimbătoare, căldura este transferată între fluide printr-o barieră conductivă, cum ar fi un perete metalic. Căldura trece de la fluidul fierbinte la fluidul rece prin conducție prin bariera solidă.

• Schimbătoare de căldură prin convecție

Transferul de căldură are loc în principal prin mișcarea fluidelor. Această categorie include atât convecția forțată, în care fluxul de fluid este indus mecanic, cât și convecția naturală, în care transferul de căldură este determinat de diferențele de densitate cauzate de variațiile de temperatură.

• Schimbătoare de căldură cu radiații

Schimbătoarele de căldură prin radiații transferă căldura prin unde electromagnetice fără contact direct între fluide. Ele sunt utilizate în mod obișnuit în aplicații cu temperatură înaltă și în sistemele legate de spațiu-.

Schimbătoarele de căldură oferă mai multe avantaje în diverse aplicații. Acestea permit transferul eficient de căldură, permit controlul temperaturii, facilitează recuperarea energiei și oferă design compact pentru medii cu spațiu-constrâns.

• Transfer eficient de căldură:Schimbătoarele de căldură asigură un transfer eficient de căldură între fluide, maximizând utilizarea energiei termice și reducând risipa de energie.
• Controlul temperaturii:Schimbatoarele de caldura permit controlul precis al temperaturii fluidului, asigurand conditii optime de functionare pentru diverse procese si sisteme industriale.
• Design compact:Schimbătoarele de căldură pot fi proiectate astfel încât să aibă o structură compactă și care economisește spațiu-, făcându-le potrivite pentru instalații cu spațiu limitat.
• Versatilitate:Schimbătoarele de căldură sunt versatile și pot fi proiectate pentru diverse aplicații, găzduind diferite tipuri de fluide, debite și intervale de temperatură.
• Economii de costuri:Prin recuperarea și reutilizarea căldurii, schimbătoarele de căldură pot contribui la economii semnificative de costuri prin reducerea consumului de energie și minimizarea nevoii de echipamente suplimentare de încălzire sau răcire.

În ciuda numeroaselor lor avantaje, schimbătoarele de căldură au și unele limitări. Acestea includ potențialul de murdărire și coroziune, costuri inițiale ridicate, cerințe de întreținere, probleme de cădere de presiune și limitări în gestionarea diferențelor extreme de temperatură.

• Fouling:Schimbătoarele de căldură sunt susceptibile la murdărire, care apare atunci când depunerile, cum ar fi calcarul, coroziunea sau materia organică, se acumulează pe suprafețele de transfer de căldură. Murdărirea reduce eficiența transferului de căldură, crește căderea de presiune și necesită curățare sau întreținere regulată.
• Scurgere:Schimbătoarele de căldură pot prezenta scurgeri între circuitele fluidului cald și rece, ceea ce duce la o pierdere a eficienței și o potențială contaminare a fluidelor.
• Cost:Schimbătoarele de căldură pot fi costisitoare de cumpărat, instalat și întreținut, în special pentru aplicațiile la scară mare-care necesită design sau materiale specializate.
• Interval limitat de temperatură:Anumite schimbătoare de căldură pot avea limitări cu privire la intervalul de temperatură pe care le pot gestiona eficient, reducându-le adecvarea pentru aplicații la temperaturi extreme.
• Cădere de presiune:Schimbătoarele de căldură pot provoca o scădere a presiunii în circuitele fluidelor, ceea ce poate necesita o putere suplimentară de pompare pentru a menține debitele dorite.

Schimbătoarele de căldură găsesc o gamă largă de aplicații-în industrii precum HVAC, generarea de energie, prelucrarea chimică, refrigerarea și industriile de proces, facilitând transferul eficient de căldură pentru încălzire, răcire și recuperarea energiei.

• Sisteme HVAC:Schimbătoarele de căldură sunt utilizate pentru încălzirea și răcirea eficientă a clădirilor.
• Generare de energie:Ele joacă un rol crucial în centralele electrice, facilitând transferul de căldură în generatoarele de abur și condensatoare.
• Prelucrare chimică:Schimbătoarele de căldură sunt utilizate pentru controlul temperaturii, condensarea vaporilor și fluidele de proces de încălzire sau răcire.
• Refrigerare și aer condiționat:Ele ajută la transferul căldurii între agenți frigorifici și mediul înconjurător.
• Industrii de proces:Schimbătoarele de căldură sunt utilizate în procesarea alimentelor, rafinarea petrolului, producția farmaceutică și alte procese industriale care necesită transfer de căldură.
