Înțelegerea regulii 10/13 pentru schimbătoarele de căldură cu carcasă și tub: un ghid pentru noii ingineri

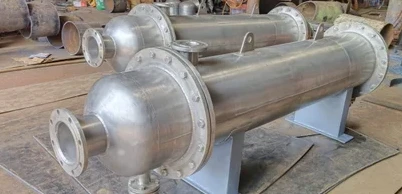

Regula 10/13 oferă îndrumări pentru determinarea presiunilor de proiectare înschimbatoare de caldura cu manta si tub.
În termeni simpli, se asigură că presiunea de proiectare a părții cu presiune mai mică (fie că este vorba de carcasă sau de partea tubului) este setată la cel puțin 10/13 din presiunea de proiectare a părții cu presiune mai mare.
De ce este importantă regula 10/13?
Această regulă joacă un rol crucial în asigurarea siguranței și eficienței schimbătoarelor de căldură. Prin aderarea la acest principiu, minimizăm riscul de deteriorare mecanică, în special în timpul evenimentelor neașteptate, cum ar fi rupturile tubului.
Exemplu: Luați în considerare o date de proiectare pentru un schimbător de căldură manta și tub în care presiunea de proiectare pe partea carcasei este de 34 barg și presiunea de proiectare pe partea tubului este de 43 barg. Dacă are loc o ruptură a tubului, carcasa va experimenta o presiune de 43 barg.
Poate carcasa să reziste la presiune? Da, se poate. Carcasa a fost testată hidro la 1,3 × 34 barg=44.2 barg. Prin urmare, presiunea de proiectare a carcasei ar trebui să fie 10/13 din presiunea maximă de lucru permisă (MAWP) a tubului.
În acest caz, 10/13 × 43.7=33.6 barg (rotunjit la 34).
Iată câteva puncte cheie legate de ASME VIII Div 1
Test hidrostatic: După fabricarea unui vas sub presiune sau a unui schimbător de căldură, se efectuează un test hidrostatic. Acest test evaluează integritatea echipamentului umplându-l cu apă și aplicând presiune.
Presiune de testare: ASME VIII Div 1 specifică că presiunea de testare trebuie să fie de cel puțin 1,3 ori MAWP.
Concluzie:Valoarea 10/13 asigură că, chiar dacă presiunea din partea inferioară crește pentru a se potrivi cu partea superioară, nu va depăși limita de presiune de testare.
O altă modalitate de a asigura siguranța sistemului poate fi realizată prin instalarea unui sistem de supapă de suprapresiune pe partea de presiune inferioară.
Dacă aveți nevoie de un schimbător de căldură personalizat pentru condiții speciale de lucru (de exemplu, structură de ultra-înaltă presiune, material din aliaj de titan, design cu mai multe-canaluri), puteți trimite o întrebare sau ne puteți contacta oricând. După o-comunicare aprofundată, vă vom oferi specificații și planuri tehnice specifice.
E-mail:global@gneesteels.com
FAQ
Î: Care este regula 10 13 pentru schimbătorul de căldură cu carcasă și tub?
R: În termeni simpli, se asigură că presiunea de proiectare a părții cu presiune mai mică (fie că este vorba de carcasă sau de partea tubului) este setată la cel puțin 10/13 din presiunea de proiectare a părții cu presiune mai mare.
Î: Care sunt avantajele unui schimbător de căldură cu carcasă și tub?
R: Au, de asemenea, avantaje notabile de întreținere: schimbătoarele de căldură cu carcasă și tuburi au o construcție care se pretează la întreținere simplificată, siguranță sporită și operațiuni generale fără probleme-. Designul schimbătorilor de căldură cu carcasă și tuburi permite identificarea rapidă a scurgerilor și protejarea de restul unității.
Î: Ce este un schimbător de căldură și funcția acestuia?
R: Un schimbător de căldură este un sistem folosit pentru a transfera căldură între o sursă și un fluid de lucru. Schimbătoarele de căldură sunt utilizate atât în procesele de răcire, cât și de încălzire. Fluidele pot fi separate printr-un perete solid pentru a preveni amestecarea sau pot fi în contact direct.
Î: Care sunt cele trei tipuri de schimbătoare de căldură?
R: Clasificarea bazată pe construcție-clasifică schimbătoarele de căldură în funcție de structura lor fizică și design. Include tipuri precum schimbătoare de căldură cu carcasă și tub, plăci și tuburi cu aripioare, fiecare cu caracteristici și avantaje distincte în aplicațiile de transfer de căldură.
Î: Unde folosiți un schimbător de căldură?
R: Schimbătoarele de căldură sunt utilizate într-o gamă largă de aplicații, inclusiv aer condiționat, fabrici chimice, fabrici petrochimice, rafinării de petrol, centrale electrice, procesare gaze naturale, refrigerare, tratare a apelor reziduale și încălzirea spațiului.
