Intervalul de agrinda cutie de otelse referă la distanța orizontală clară dintre două puncte de sprijin adiacente (piloane, lagăre sau suporturi structurale) într-o grilă cutie de oțel dreptunghiulară închisă. Designul său de deschidere afectează direct siguranța proiectului, costul și eficiența construcției. Depinde în principal de sistemul structural pe care îl servește:
Ca grindă/fermă autoportante: limita superioară economică este de 350–400 m. Pentru grinzile din oțel pur, limita economică a deschiderii este de 300 m; pentru grinzile hibride din oțel-beton, se extinde până la 338 m. Din punct de vedere tehnic, grinzile cutie din oțel autoportante pot fi fabricate pentru deschideri de peste 350 m, dar costurile de construcție, controlul stabilității vântului și costurile de întreținere-deformare pe termen lung vor crește semnificativ.
Ca grinzi de rigidizare pentru poduri suspendate și-pendate, cel mai lung pod suspendat cu grinzi din oțel finalizat din lume are o deschidere principală de 2.023 m. Nu există o limită superioară teoretică fixă a deschiderii, iar deschiderile mai lungi pot fi realizate prin proiectarea optimizată a rezistenței la vânt și potrivirea sistemului de cabluri.
În calitate de furnizor de structuri de oțel cu experiență în străinătate, înțelegem că deschiderea grinzii este un parametru de bază în proiectarea proiectului, potrivirea sarcinii și aspectul construcției. Bazându-ne pe standardele internaționale și practicile de inginerie de peste mări, oferim o imagine de ansamblu detaliată a clasificării grinzilor din oțel, factorii de influență și îndrumări practice de selecție.
Ce este o grindă din oțel?

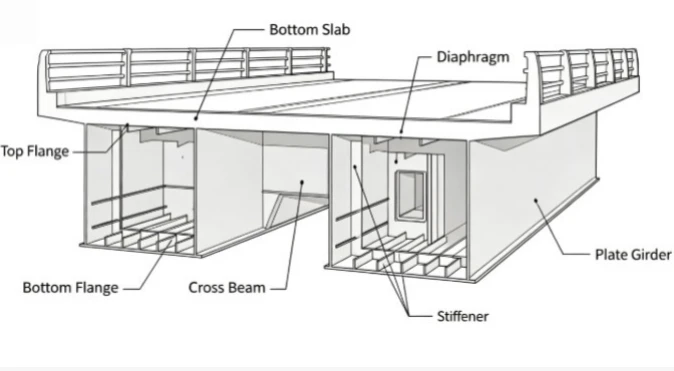

O grindă din oțel este un element structural tubular închis, dreptunghiular sau trapezoidal, fabricat din plăci de oțel, care servește ca element principal de transport al sarcinii-în construcția podului.
Secțiunea sa transversală-constă dintr-o placă superioară și o placă inferioară conectate prin plăci de bandă verticale sau înclinate, formând un profil în formă de cutie-închisă.
Cutia este prevăzută în interior cu rigidizări longitudinale (nervuri în U-sau plăci plate) și diafragme transversale pentru a spori rezistența la flambaj a structurii cu pereți-subțiri și pentru a menține stabilitatea geometrică sub sarcină.
Secțiunea transversală închisă-distinge o grinda cutie de oțel de grinzi-I-deschise și îi oferă trei avantaje structurale decisive:
Rigiditatea la torsiune
Grinzile din oțel închise au o rigiditate la torsiune St. Venant mult mai mare în comparație cu secțiunile de grinzi deschise cu pereți subțiri-. Sub sarcini sub tensiune excentrice, fluxul de forfecare angajează întreaga secțiune transversală-, asigurând o distribuție echilibrată a tensiunii și o distorsiune minimă.
Raport putere-la-greutate
O grindă cutie de oțel cântărește doar 1/3 până la 1/2 dintr-o grindă echivalentă din beton precomprimat. În podurile cu deschidere lungă-în care sarcina moartă guvernează proiectarea, această reducere a greutății reduce direct costurile substructurii și răspunsul seismic.
Performanță aerodinamică
Profilul plat și simplificat reduce rezistența la forța și crește vitezele critice ale vântului în mod semnificativ în comparație cu grinzile ferme-critice pentru podurile din regiunile de coastă și taifun-.
Aceste caracteristici fac ca grinda din oțel să fie indispensabilă în două roluri structurale distincte: ca grinda portantă de sarcină primară-în poduri de tip grinzi-și ca grinda de rigidizare în podurile susținute cu cablu-(inclusiv atât sistemele de poduri-pendate, cât și cele suspendate).Înțelegerea rolului care se aplică este esențială pentru a răspunde întrebărilor legate de span{0}}.
Clasificarea intervalului de grinzi de oțel în formă de cutie-
Clasificarea deschiderii grinzilor din oțel în formă de cutie-nu se bazează pe o singură dimensiune, ci mai degrabă pe sistemul structural în care funcționează grinda. Aceeași grilă cutie de oțel poate fi utilizată într-un pod cu o lungime de 50 de metri sau un pod cu o lungime de 2.000 de metri - diferența constă în modul în care sunt transportate sarcinile.
Sistem de grinzi/sare (auto{0}}portant)
În acest sistem, grinda de oțel în formă de cutie-se întinde între suporturi,bazându-se în întregime pe propria sa capacitate de îndoire și forfecare. Nu există cabluri sau turnuri care să ofere căi de încărcare suplimentare.
| Span Range | Aplicație tipică | Configurație cutie de oțel grinzi |
|---|---|---|
| 50–100 m | Viaducte urbane, pasaje curbate | Casetă cu-adâncime constantă, cu o singură celulă |
| 100–250 m | Traversări de râuri, poduri de autostrăzi | Adâncime-variabilă, celulă unică sau dublă-; competitiv cu cadrele rigide din beton |
| 250–340 m | Principalele canale de navigație | Gripă hibridă cu adâncime-variabilă (travee intermediară din oțel + deschideri laterale din beton) |
| 340–400 m | Zona limită teoretică/economică | Numai grinzi hibride; necesită o justificare specifică-site-ului |

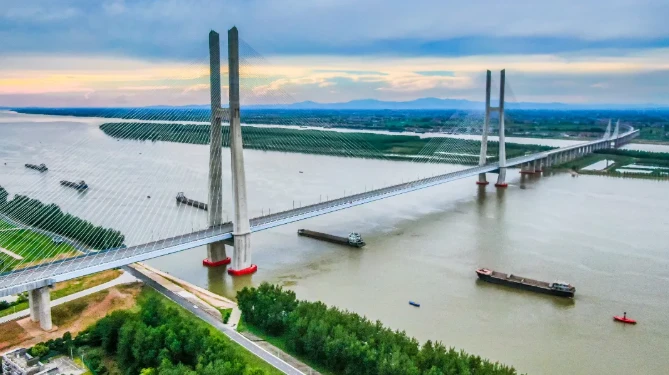

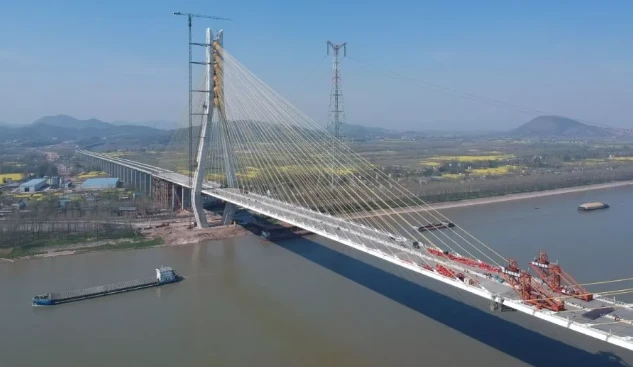

Sistem suportat de cablu-(gripă de rigidizare)
Cablurile suportă sarcinile verticale primare;grinda de oțel în formă de cutie-oferă rigiditate la torsiune, stabilitate aerodinamică și platforma punții.
| Span Range | Tip pod | Cutie de oțel Rol de grinzi |
|---|---|---|
| 400–1,200 m | Pod-cablat | Gripă de rigidizare: rezistă la compresiune axială de la cablurile de sprijin + îndoirea sub sarcină sub tensiune |

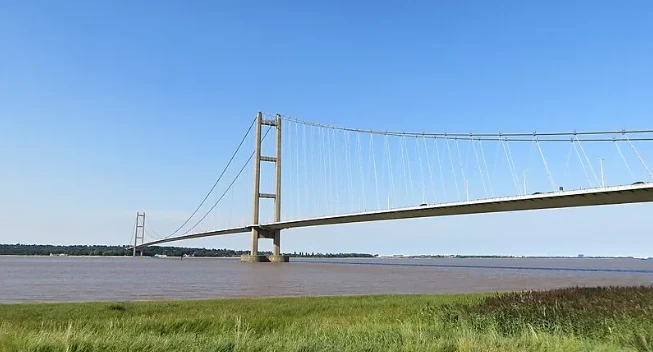

| 1,000–2,000+ m | Pod suspendat | Gripă de rigidizare: asigură rigiditate la torsiune și stabilitate aerodinamică |
Factori care afectează secțiunea cutiei de deschidere a grinzii de oțel
Auto-Greutate și ciclu de încovoiere
Momentul de încovoiere din greutatea proprie-crește cu pătratul intervalului. Secțiunile mai mari ale grinzii pentru rezistență la sarcină adaugă greutate suplimentară și creează un cerc vicios. Toate grinzile-de oțel sunt neeconomice peste 300 m, grinzile compozite superioare la 338 m, iar travele de 350–400 m aduc costuri prohibitive, excluzând grinzile de rigidizare a podurilor de cablu-.
Limite de deformare și rigiditate
Deviația la mijlocul intervalului de sarcină live-crește odată cu a patra putere a intervalului. Modulul elastic fix al oțelului forțează grinzile extrem de adânci să îndeplinească standardele de deformare L/500~L/800, provocând risipă de material, performanțe slabe ale vântului și transport și ridicare dificile.
Gripă de oțel cu încărcătură grea-ferelor: L/700 ~ L/800.
Flambarea locală a plăcilor cu pereți-subțiri
Lucrările mai lungi cresc efortul de compresiune pe flanșele și inelele grinzii cutiei, declanșând flambajul local-plăcilor subțiri. Rigidizările și diafragmele longitudinale suplimentare rezolvă flambajul, dar sporesc munca de sudare, stresul rezidual, costul de fabricație și slăbesc rezistența la oboseală a îmbinărilor.
Efectul Shear Lag
Încărcările verticale provoacă deformare evidentă prin forfecare în grinzile cu flanșă lată-cu deschidere lungă-. Tensiunile se concentrează în jurul benzilor, oțelul pentru flanșă de la distanță este subutilizat, iar lățimea efectivă a flanșei se micșorează cu deschideri mai lungi, scăzând eficiența generală a rulmentului.
Stabilitate aerodinamică a vântului
Grinzile adânci necesare pentru o rigiditate lungă-extinde zona de contact cu vântul și intensifică vibrațiile vortexului și riscurile de fluturare. Stabilitatea vântului devine principala constrângere de proiectare pentru zonele de taifun de coastă, necesitând armături costisitoare rezistente la vânt-și perioade mai lungi de construcție.
Fezabilitate economică
Întinderile de peste 350 m adună toate dezavantajele structurale de mai sus. Consumul de oțel, fabricarea, sudarea și dificultatea de montare cresc exponențial. Grinzile cutie din oțel cu auto-susținere își pierd avantajele de cost față de sistemele de poduri susținute cu cablu-pentru deschideri ultra{-lungi.
Grinda de oțel în formă de cutie-de oțel vs alte tipuri de pod
Înțelegerea când un pod cu grinzi din oțel este alegerea potrivită necesită compararea acestuia cu tipurile structurale concurente pe dimensiunile cheie de performanță:
| Dimensiune | Grinda din oțel (grindă) | Grinda de cutie de beton | Pod-cablat | Pod suspendat |
|---|---|---|---|---|
| Interval competitiv | 100–340 m | 0–300 m | 250–1,200 m | 1,000–3,000+ m |
| Greutatea proprie-(doar grinzile) | Scăzut | Înalt (2–3x oțel) | Scăzut-moderat | Scăzut-moderat |
| Rigiditate la torsiune | Foarte sus | Ridicat | Înalt (gripă cutie) | Înalt (gripă cutie) |
| Performanță aerodinamică | Excelent | Moderat | Bun | Excelent (cutie twin-disponibilă) |
| Viteza de construcție | Rapid (prefabricare din fabrică) | Lentă (-proiectare pe site) | Moderat | Lung (turn + montaj cablu) |
| Cerere de întreținere | Mai mare (oboseală OSD, coroziune) | Mai jos | Mai înalt (cabluri, turnuri) | Mai înalt (cabluri principale, ancore) |
| Adâncimea grinzii | Variabil, L/20–L/50 | Variabil, L/18–L/40 | Constant, 3–4 m | Constant, 3–5 m |
Exemple de aplicații cu deschidere a grinzii de oțel în formă de cutie-
Sistem de grinzi/grinzi
| Pod | Locaţie | Span | An | Configurare | Inovație cheie |
|---|---|---|---|---|---|

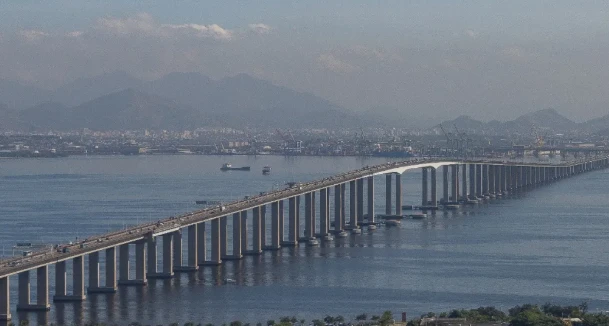

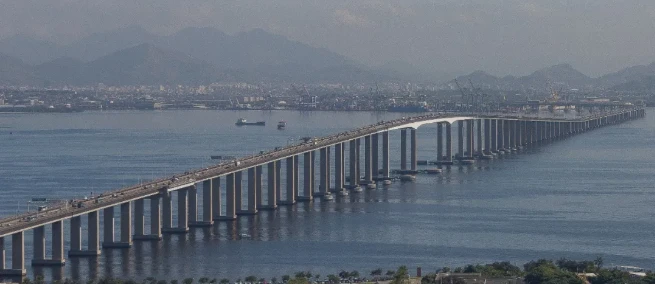

| Podul Rio-Niterói | Brazilia | 300 m | 1974 | Grinda cutie din otel pur, grinda continua cu 3 trave | tablă din oțel ortotrop; 13 m adancime la suporturi; ridicarea segmentului monolitic |
| Podul Stolma | Norvegia | 301 m | 1998 | Beton ușor (LC60) | Beton dovedit viabil la 300 m+ prin densitate redusă (≈1.950 kg/m³) |
| Podul fluviului Shibanpo Yangtze | Chongqing, China | 330 m | 2006 | Gripă hibridă de oțel-beton, cadru rigid continuu | inserție intermediară din oțel de 103 m; Conectori de forfecare PBL la zona de tranziție |
| Podul fluviului Taoer | Shandong, China | 338 m | 2025 | Gripă hibridă de oțel-beton, cadru rigid continuu | Suprafata de tranzitie inclinata; 127 m deschidere mediană din oțel (1.200 t) |
Sistem acceptat-cablu
| Pod | Locaţie | Span | An | Configurare | Inovație cheie |
|---|---|---|---|---|---|
| Podul Sutong | Jiangsu, China | 1,088 m | 2008 | Cablu-arsat, rigidizare a grinzii din oțel | Primul pod-cablat care depășește 1.000 m; piloni-duplini de perete cu puțuri forate D3,4 m |
| Podul tăietorilor de pietre | Hong Kong, China | 1,018 m | 2009 | -Cablaj, grinzi duble din oțel | Secțiune aerodinamică cu-cutie dublă cu fante; placare din oțel inoxidabil pe suprafețele exterioare |
| Podul Xihoumen | Zhejiang, China | 1,650 m | 2009 | Suspensie, o singură grilă din oțel | Cutie simplă-cu o adâncime de 3,5 m; prima suspensie chineză care depășește 1.600 m |
| Podul Lingdingyang | Guangdong, China | 1,666 m | 2024 | Suspensie, grinzi duble din oțel | Cutie dublă-fantată pentru rezistență la taifun; canal navigabil în estuarul râului Pearl |
| 1915 Podul Çanakkale | Curcan | 2,023 m | 2022 | Suspensie, grinzi duble din oțel | Întinderea principală a recordului mondial; 3,6 m adâncime secțiune dub-cutie; optimizare aerodinamică pentru vântul din Dardanele |
De ce să alegeți grinda noastră personalizată din oțel pentru proiectul dvs.?
Pe baza diferitelor game de grinzi din oțel, oferim producție personalizată și soluții de sprijin-complete pentru contractorii de poduri și institutele de proiectare la nivel mondial: în calitate de furnizor unic-de structuri din oțel, oferim producție personalizată de grinzi din oțel, asistență tehnică și livrare modulară de export, ajustabilă în funcție de durata proiectului, de mediul local și de standardele internaționale.
Producția de tablă din oțel ortotrop anti-oboseală
Producem componente de tablă din oțel ortotrop de înaltă calitate-. Sudarea pe dublu-față cu penetrare completă reduce defectele interne la îmbinările cu nervuri U-și furnizăm piese din oțel compozit pentru tablă STC pentru a reduce solicitarea la oboseală pentru podurile cu deschidere lungă-.
01
Sprijinirea potrivirii structurilor de oțel anti-corozive
Rezervăm spațiu de instalare pentru sistemele interne de dezumidificare în timpul producției pentru a preveni coroziunea condensului. Plăcile de oțel pentru intemperii Q500qNH sunt disponibile pentru proiectele marine de coastă pentru a extinde ciclurile de întreținere a acoperirii.
02

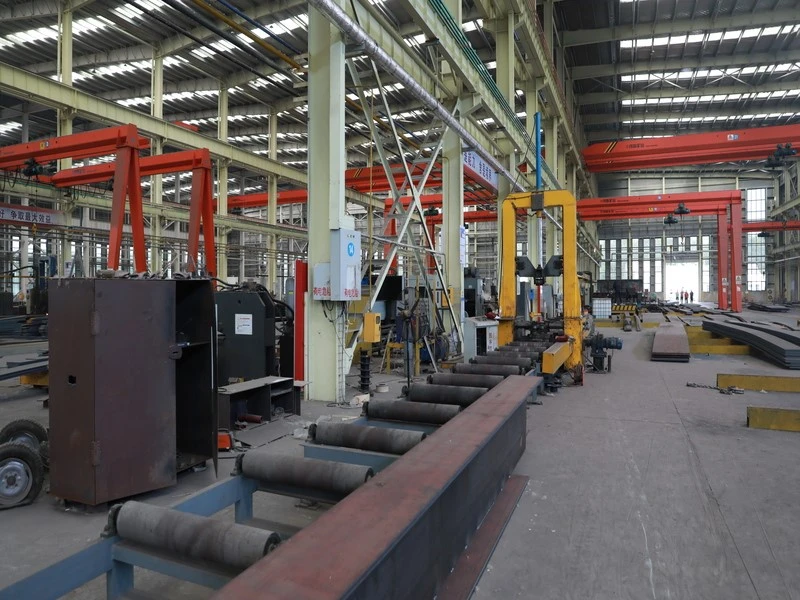

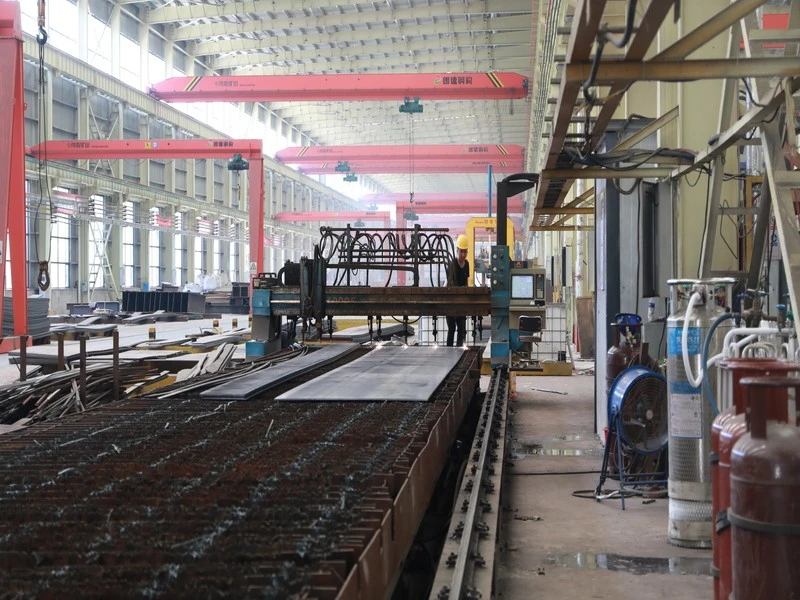

Fitinguri din oțel de înaltă-precizie pentru fabricație și montare segmentară

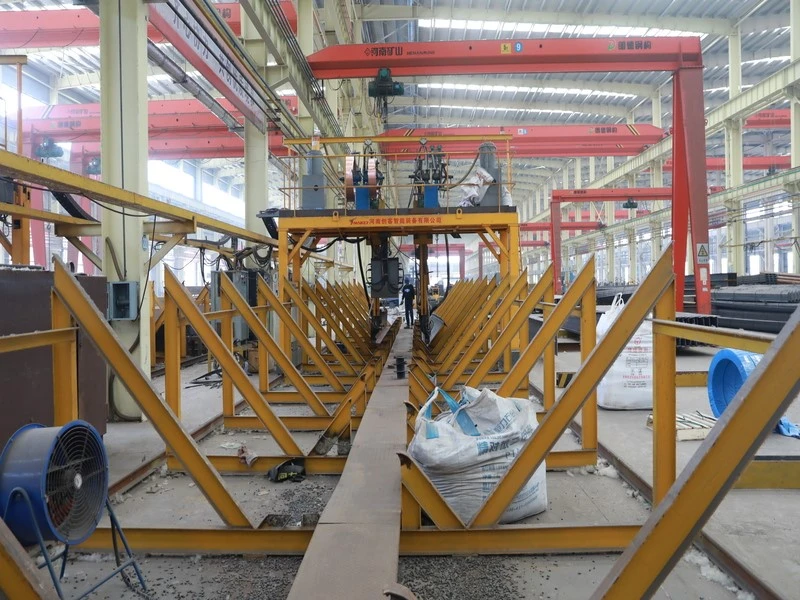

Toate segmentele de grinzi cu case din oțel adoptă sudarea robotizată și inspecția cu laser pentru a îndeplini toleranța milimetrică-la nivel. Fitingurile de montaj personalizate din oțel pentru lansare, asamblare cantilever și ridicare a macaralei plutitoare sunt disponibile în funcție de durata proiectului și de condițiile șantierului.
03
Componente personalizate de tranziție din oțel-beton
Pentru grinzi cu case compozite de 250–400 m, fabricăm plăci de oțel de tranziție, știfturi de forfecare și conectori PBL pentru a asigura un transfer stabil de forță între oțel și beton, cu datele de calcul structurale furnizate.
04
Segmente personalizate de grinzi din oțel aerodinamic
Pentru podurile susținute prin cablu-pentru deschideri de peste 1000 m, producem segmente-de oțel optimizate pentru tunelul eolian: cutie simplă aerodinamică pentru deschideri sub 1500 m, cutie dublă-cresată pentru zone predispuse la taifun-de peste 1500 m, componente cu{7}}triple{7}}cutie peste 3000 m.
05
Contactați acum pentru a obține grinda din oțel
| Tipul grinzii | Gripă cu o singură casetă / Gripă cu case multiple- |
| Span | 30 m – 200 m, sau personalizat |
| Lățimea drumului | 8 m – 42 m, sau personalizat |
| Grade materiale | Q345qC/D/E, Q370qE, Q420qE, ASTM A709 Gr.50 / Gr.50W, EN 10025 S355J2 / S355NL, JIS SM490 |
| Capacitate de încărcare | Proiectat în conformitate cu standardul de încărcare AASHTO HL-93 |

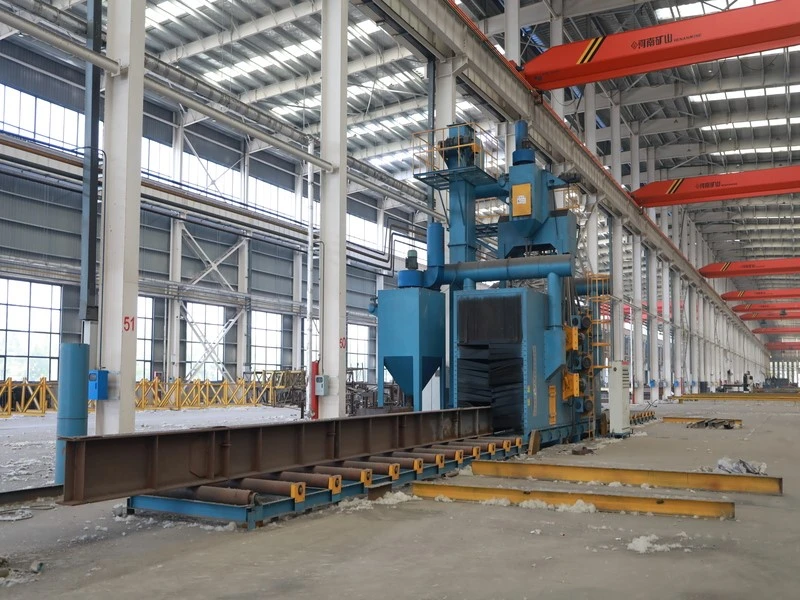

| Tratament de suprafață | Shot Blasting Sa 2.5, grund bogat-zinc, strat intermediar epoxidic și strat superior din poliuretan |
| Sistem de conectare | Ansambluri de fixare șuruburi și piulițe |
FAQ:
Ce soluții de acoperire oferiți pentru grinzile cutie din oțel marine în zone cu ceață sărată?
Adoptăm pretratarea prin sablare Sa2.5, combinată cu grund bogat în zinc-, vopsea intermediară epoxidice și strat superior poliuretanic cu trei straturi anti-corozive și furnizăm oțel anti intemperii Q355qNH/Q500qNH pentru podurile de coastă.
Puteți fabrica grinzi cutite din oțel cu mai multe-celule curbate, conform desenelor de poduri străine?
Da. Fabrica noastră acceptă adâncirea completă a desenului, prelucrarea personalizată a grinzilor cutite din oțel cu mai multe celule curbate, lărgite, cu secțiune transversală-variabilă{{-, conforme cu standardele AASHTO, Eurocode, BS, AS.
Ce calificări ale fabricii și rapoarte de inspecție puteți furniza pentru exportul grinzilor din oțel?
Deținem certificarea de calitate ISO9001, certificarea CE EN1090 pentru structură de oțel. Fiecare lot de produse vine cu certificate de fabrică de materiale, rapoarte de testare NDT MT/UT și rapoarte de inspecție a acoperirii-terte, emise de SGS/BV.
De ce sunt preferate grinzile din oțel pentru deschideri lungi?
Rigiditatea la torsiune:Secțiunea lor transversală închisă-oferă o rezistență excepțională la forțele de răsucire.
Stabilitate aerodinamica:Pânzele înclinate sau trapezoidale reduc vibrațiile-induse de vânt la traversările majore.
Eficienţă:Aceștia gestionează momente de încovoiere mari cu mai puțin material în comparație cu mai multe grinzi standard deschise cu plăci.
