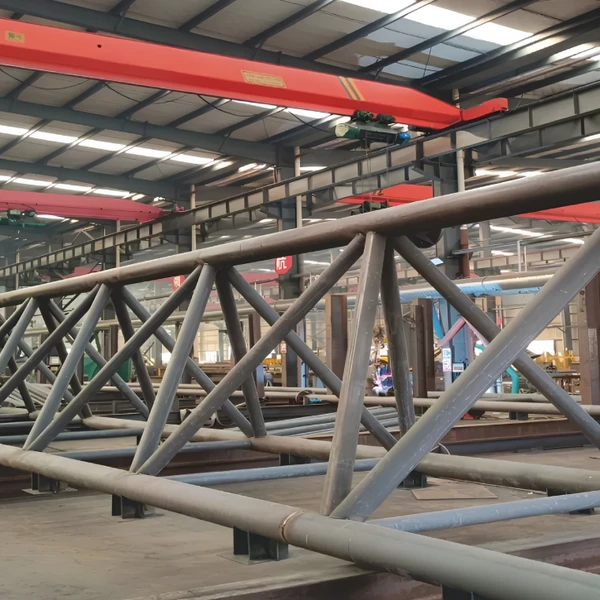

Structuri personalizate de-oțel de înaltă rezistență pentru construcții

Sarpantele din oțel constau din elemente drepte interconectate care formează unități triunghiulare, inclusiv coarde superioare, coarde inferioare, elemente de rețea și conexiuni ale plăcilor de gusset. Această configurație asigură că forțele sunt transportate în primul rând ca tensiune sau compresie axială, maximizând eficiența structurală.

Aplicațiile tipice includ:

• Acoperișuri de fabrici industriale
• Structuri de depozitare-de lungă durată
• Stadioane și arene
• Terminalele aeroportului
• Poduri și pasarele înalte
• Instalatii industriale grele

Structurile personalizate din oțel sunt componente de oțel structurale-înalte și ușoare, adoptate pe scară largă pentru stadioane, săli de expoziție, poduri, aeroporturi și clădiri industriale.

GNEE furnizează ferme de acoperiș personalizate, ferme spațiale, ferme de poduri, ferme de macara și ferme de scenă fabricate din oțel carbon, oțel inoxidabil și aliaj de aluminiu. Având un design structural optimizat, instalare ușoară pe teren și finisaje versatile ale suprafețelor, inclusiv galvanizare la cald și vopsea, oferim o gamă completă de produse convenționale de ferme din oțel, oferind soluții durabile și rentabile{2}. proiecte de-construcții de mare amploare

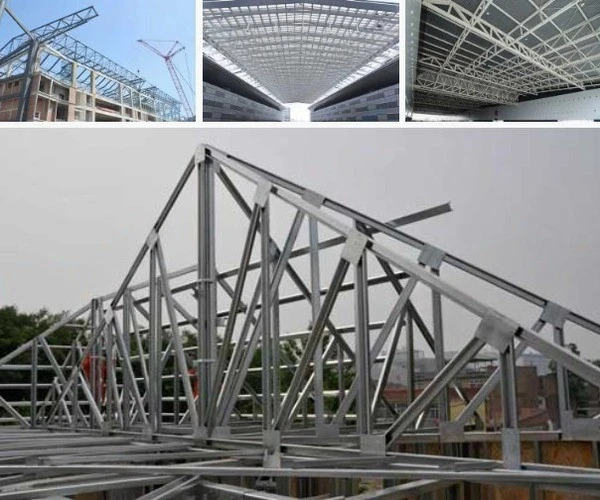

Sarpă triunghiulară pentru acoperiș

Descriere:Ca una dintre cele mai tradiționale și mai stabile forme de structuri de ferme de acoperiș, constă dintr-o serie de triunghiuri interconectate.



Aplicatii:Clădiri industriale, depozite, ateliere și săli de expoziție.



Caracteristici:

Stabilitate ridicată cu o structură geometrică simplă;

Ușor de fabricat și rentabil-;

Ușoare, dar capabile să suporte sarcini mari pe acoperiș

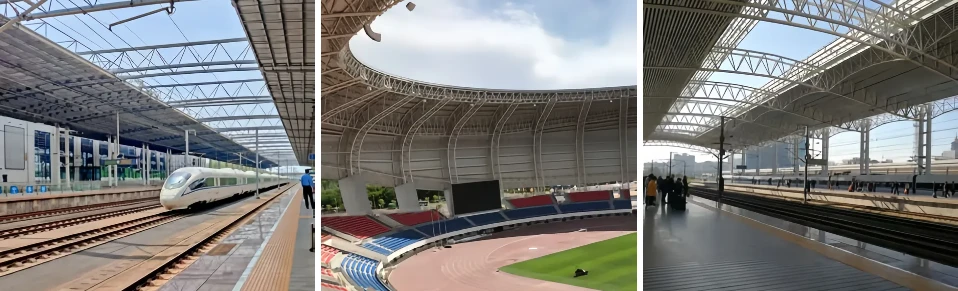

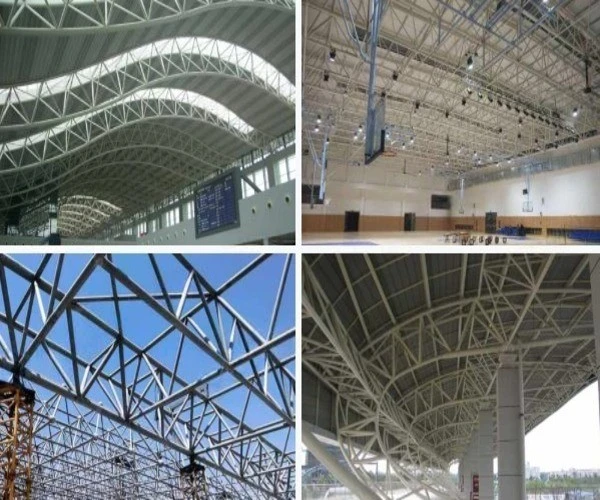

Truss spațial tubular

Descriere:O ferme spațială tubulară este un sistem de ferme{0}}tridimensionale compus din elemente tubulare.



Aplicatii:Stadioane, terminale aeroportuare, săli de expoziție, gări mari și acoperișuri de piață.



Caracteristici:
Rezistenta spațială-și stabilitate ridicată;
Ușoare, rezistență ridicată și deschideri mari;

Diferite forme permit formarea diferitelor suprafețe curbate

Sarpă trapezoidală

Descriere:Acest tip de ferme prezintă coarde de sus și de jos aranjate într-o configurație trapezoidală. Oferă o pantă moderată a acoperișului, optimizând în același timp înălțimea generală a structurii.



Aplicatii:Arene sportive, centre expoziționale, fabrici și săli de spectacol.



Caracteristici:

Ideal pentru structuri de acoperiș cu -cuprinzătoare medie;

Aspect compact și estetic;

Reduce înălțimea acoperișului pentru o eficiență îmbunătățită a spațiului

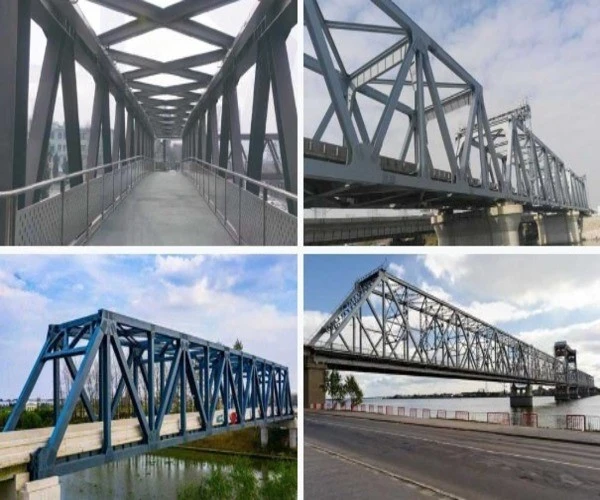

Truss de pod

Descriere:Două tipuri principale: ferme de poduri pietonale, potrivite pentru pasarele sau căile de acces-ușoare; și ferme-de mare viteză pentru poduri feroviare, concepute pentru construcția de poduri feroviare.



Aplicatii:Poduri, trotuare înalte, coridoare ale fabricilor și poduri mici-pentru râuri.



Caracteristici:

Design estetic care completează fațadele clădirilor;

Ușoare dar rigiditate ridicată;

Construcție rapidă și asamblare ușoară-la fața locului

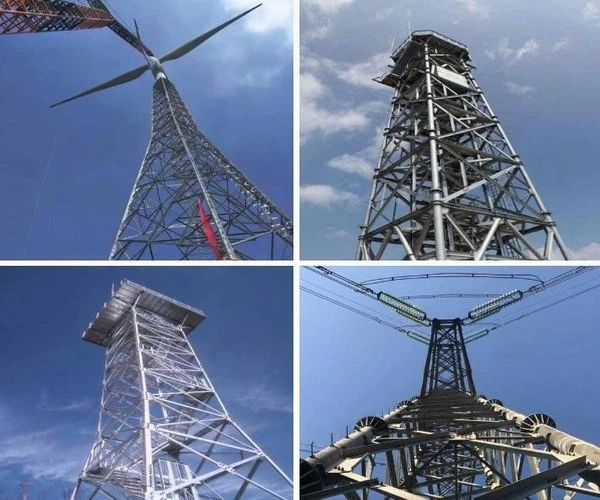

Turn și catarg

Descriere:Acestea sunt structuri înalte cu ferme sau tubulare concepute pentru a susține antene, iluminat, transmisie de putere sau echipamente de monitorizare. Turnurile sunt structuri auto-susținante, în timp ce catargele sunt de obicei stabilizate cu cabluri.



Aplicatii:Turnuri de comunicații, turnuri de transmisie, stâlpi de lumină, turnuri de sprijin pentru turbine eoliene și turnuri de monitorizare.



Caracteristici:

Fabricare și transport modular;

Cerințe reduse de întreținere și durată lungă de viață;

Structură înaltă, stabilă, cu rezistență excelentă la vânt și la seism



Producția noastră de ferme din oțel se bazează pe sisteme de fabricație de calitate industrială-care integrează automatizarea și inginerie de precizie.

Componentele de bază ale materiei prime

GNEE este un furnizor cu experiență de soluții personalizate de ferme din oțel. Fabrica noastră produce o gamă completă de ferme de acoperiș, ferme de podea, grinzi de ferme și alte ferme structurale. Fermele din oțel sunt produse și furnizate în următoarele configurații, bazate pe diferite clase de oțel și tipuri de materiale.

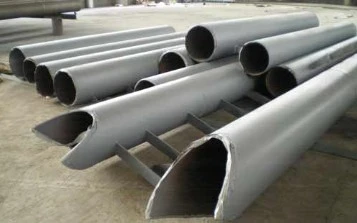

Componente pentru truss tubulare

Componentele fermelor tubulare sunt supuse numai la tensiune sau compresie axială, cu efortul distribuit uniform pe secțiunea-transversală.

Componente unghiulare din oțel

Componentele unghiulare din oțel prezintă secțiuni transversale ușoare-și avantaje de cost.

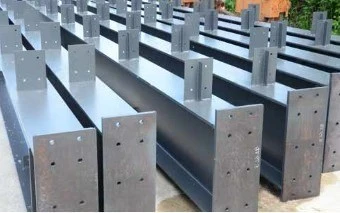

H-Componente de tip truss

H-Componentele fermelor cu secțiune H se laudă cu un modul de secțiune mai mare, greutate mai mică și consum redus de material.

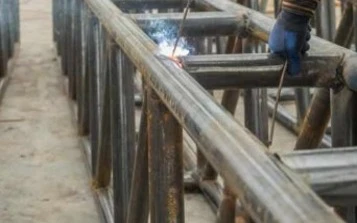

Componente pentru truss cutie



Componentele casetei au rigiditate generală ridicată și greutate redusă.

Echipament complet de prelucrare

În calitate de furnizor cu experiență de soluții prefabricate de ferme din oțel, GNEE este echipat cu facilități complete de producție pentru a asigura execuția impecabilă a fiecărui proiect.

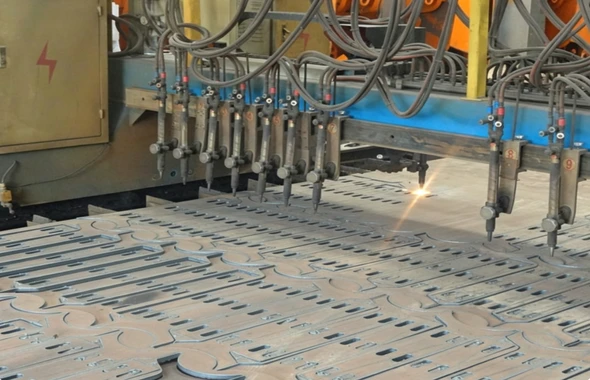

Mașină de tăiat cu plasmă CNC

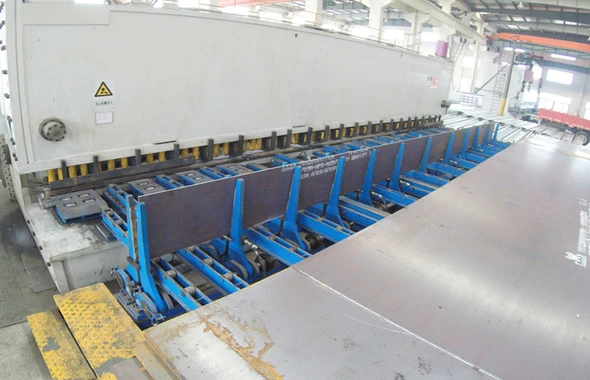

Mașină completă de forfecare CNC

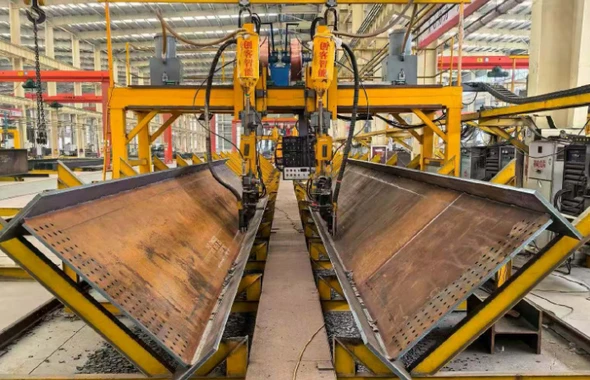

Sudarea cu arc scufundat, SAW

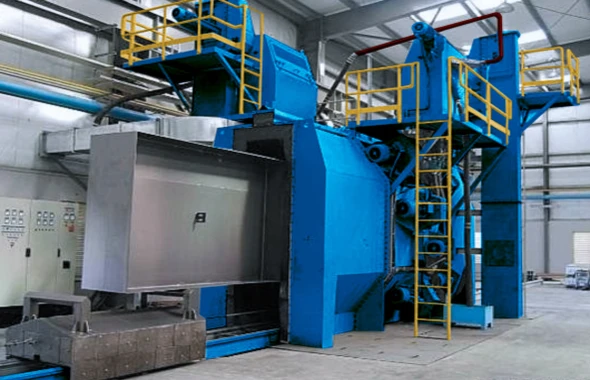

Mașină de sablare

Controlul calității

Sistemul de control al calității fermelor din oțel al GNEE include inspecție dimensională strictă pentru a se asigura că toți membrii și ansamblurile îndeplinesc toleranțele de proiectare, testare cu ultrasunete (UT) pentru sudurile critice pentru a detecta defectele interne, simulare de verificare a sarcinii pentru a evalua performanța structurală sub sarcină moartă, sarcină sub tensiune, încărcare de vânt, încărcare de zăpadă și condiții de încărcare a macaralei, precum și inspecția stratului de acoperire pentru verificarea și protecția suprafeței, adeziunea completă a grosimii, rezistența la coroziune, calitatea suprafeței conformitatea cu standardele de inginerie și cerințele proiectului.

Testarea grosimii acoperirii

Testare cu ultrasunete, UT

Testarea proprietății mecanice

Măsurarea grosimii cu ultrasunete

Țeavă de oțel finisată → Tăierea țevilor → Îndoire la cald → Ansamblu componente → Sudare structurală (inclusiv elemente de rigidizare) → Testare cu ultrasunete → Sarpă tubulară finită

GNEE implementează o producție riguroasă de precizie și un control al calității pentru fermele tubulare pe tot parcursul procesului, de la materii prime la produse finite.



1.Pregătirea materiei prime:Începem cu țevile de oțel finisate, materia primă de bază pentru fabricarea fermelor tubulare.



2. Tăierea și formarea țevilor:Țevile de oțel finisate sunt tăiate la lungimile și unghiurile necesare strict în conformitate cu desenele de proiectare.



3. Îndoirea la cald a conductei:Țevile de oțel tăiate sunt încălzite și îndoite de mașini de îndoit la cald pentru a crea componente curbe complexe pentru ferme tubulare, și anume fitinguri de țevi îndoite la cald-.



4. Asamblare și sudare:Componentele țevii după tăiere și îndoire la cald sunt asamblate conform proiectului. Toate piesele sunt unite ferm prin sudare structurală. Elementele de rigidizare structurale sunt sudate la îmbinările cheie pentru a spori rezistența structurală generală.



5. Inspecție de calitate:După sudare, efectuăm inspecții stricte asupra cordonurilor de sudură prin teste ne-distructive, inclusiv teste cu ultrasunete. Acest lucru garantează că îmbinările de sudură nu prezintă defecte interne și respectă pe deplin standardele de siguranță.

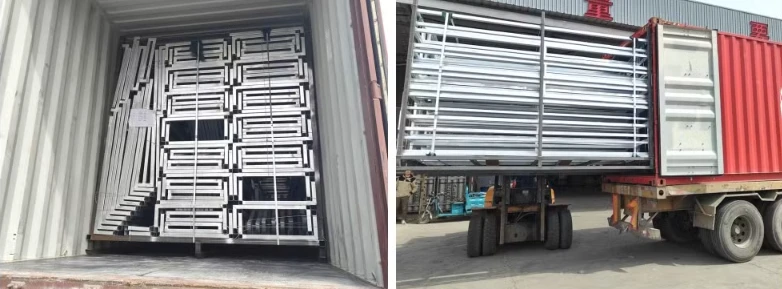

Ferpile noastre din oțel sunt ambalate în siguranță folosind cadre din oțel, ambalaje de protecție și pachete modulare etichetate pentru a asigura un transport în siguranță. În funcție de cerințele proiectului, acestea sunt livrate sub formă de module prefabricate, unități segmentate sau pachete de export-plate, potrivite pentru transport în container sau în vrac, asigurând o încărcare eficientă, un risc redus de deteriorare și o instalare ușoară-la fața locului.

FAQ:

Cum se transportă și se asambla la fața locului-fermele lungi?

Structurile sunt proiectate pentru a fi livrate sub formă de module segmentate sau plate-pachet dimensionate pentru containere sau remorci cu platformă joasă-, apoi asamblate prin șuruburi și sudură pe teren la fața locului, cu un plan mic de ridicare și un desen de montaj îngrijit.

Cum aleg între conexiunile sudate și cu șuruburi?

Sudate (AWS D1.1, testat UT-) oferă îmbinări netede, continue, care se potrivesc structurilor grele permanente; Conexiunile cu șuruburi de înaltă-rezistență (8.8/10.9) sunt mai curate pentru-asamblarea, dezasamblarea și relocarea viitoare. Folosim adesea o sudură hibridă de atelier - cu îmbinări de câmp cu șuruburi.

Ce protecție la foc și coroziune este recomandată pe durata de viață?

Pentru coroziune, alegeți galvanizarea la cald-sau sablare Sa2.5 plus un sistem de vopsea potrivit pentru clasa de mediu. Pentru incendiu, oțelul structural poate fi protejat cu un strat intumescent aprobat sau cu o placare pasivă rezistentă la foc-pentru a atinge gradul de rezistență la foc cerut de codul dvs.

Proiectați și detaliați ferme, sau lucrați din desenele mele?

ambele. Dacă aveți desene structurale, le fabricăm direct; dacă aveți doar un aspect, deschidere, încărcături și locație, echipa noastră de ingineri proiectează, detaliază și optimizează ferme, apoi emite un desen de fabricație/montărie certificat pentru aprobare înainte de producție.

Ce informații trebuie să trimit pentru a obține o cotație de ferme?

O deschidere, spațierea traveilor sau planul clădirii, sarcinile de proiectare (acoperiș, zăpadă, vânt, macara), gradul și conexiunea țintă (sudate/șuruburi), finisajul suprafeței (zincat/sablat-și-vopsit) și fie un desen, fie deschiderea și înălțimea clară de care aveți nevoie. Cu asta confirmăm geometria și cotăm în 24 de ore.
